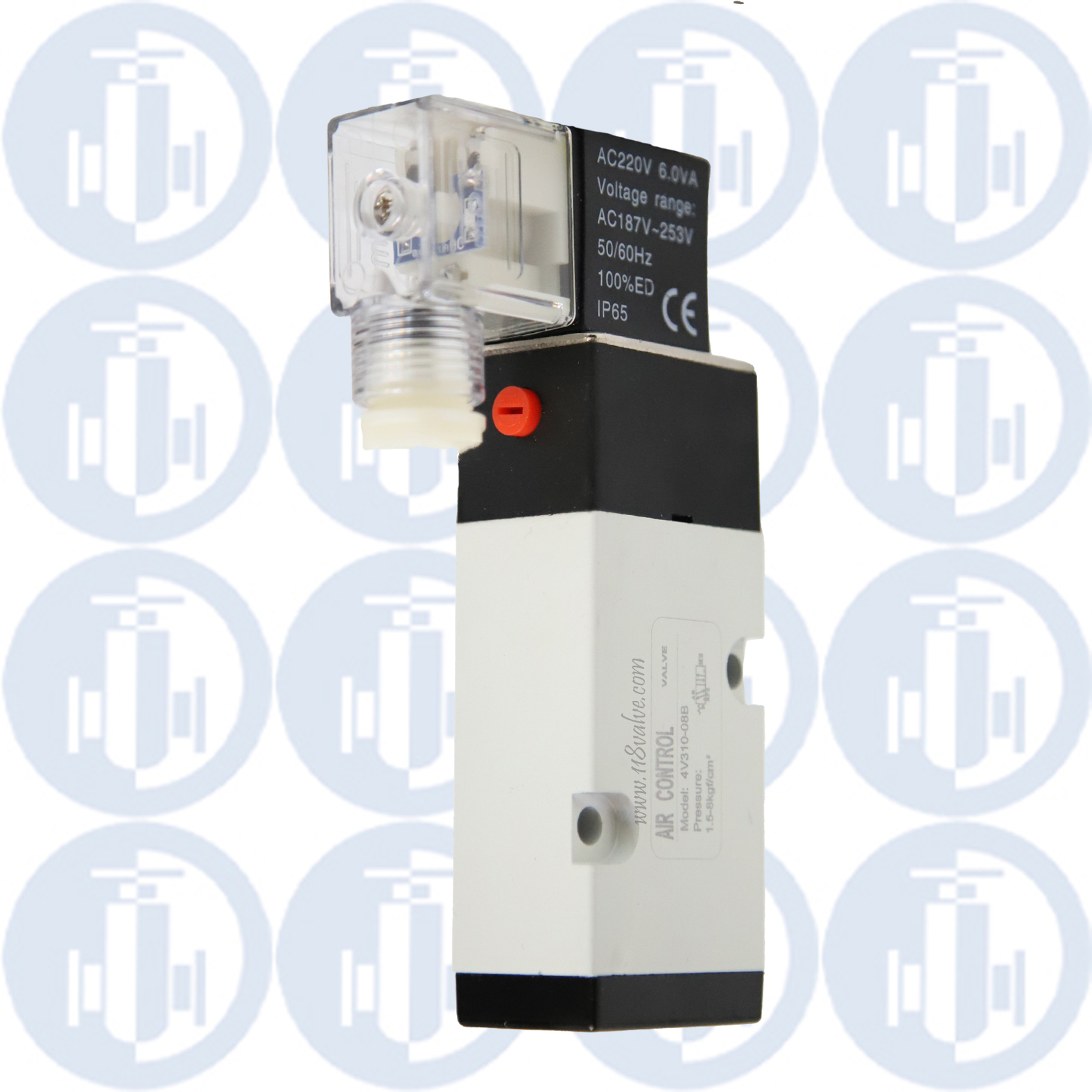

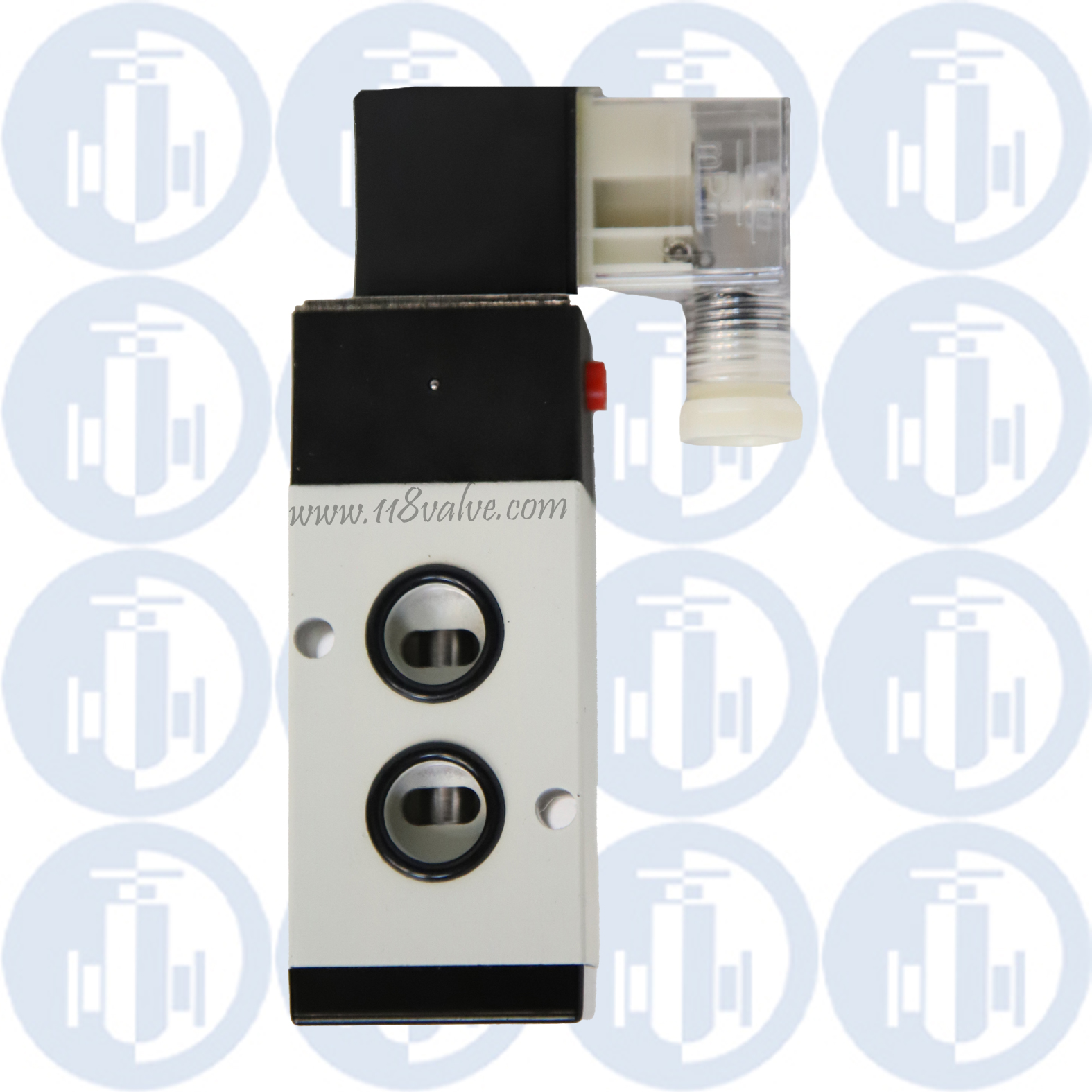

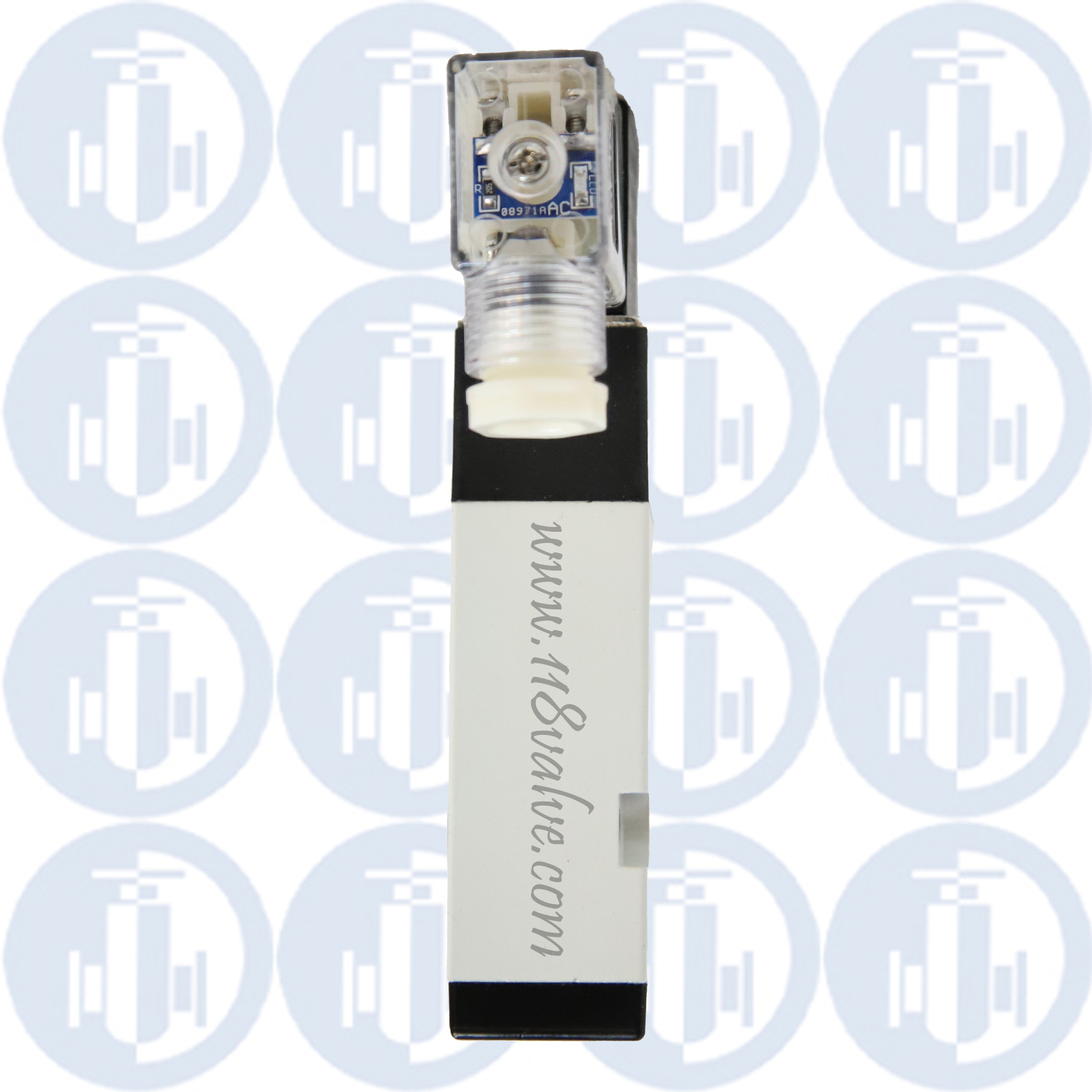

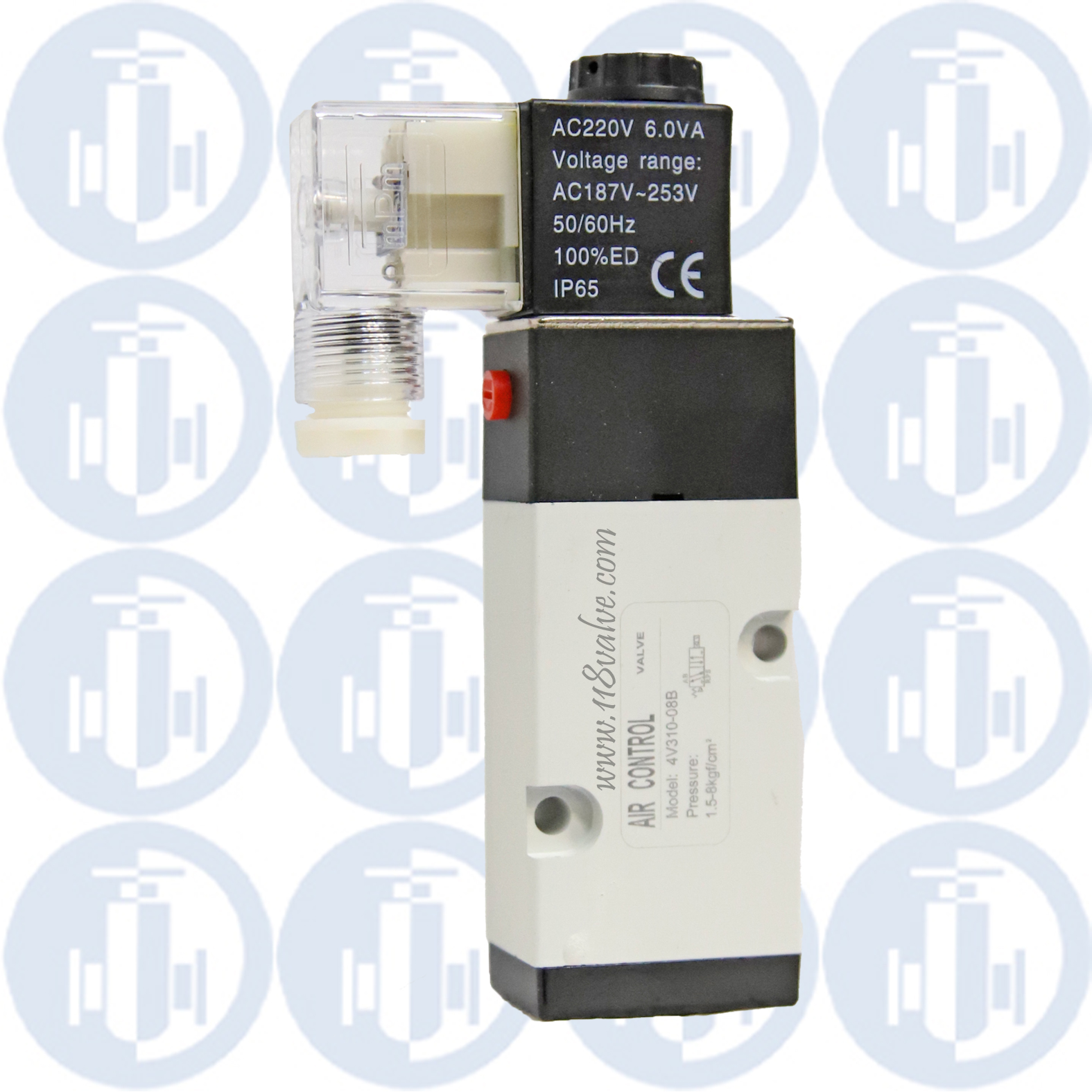

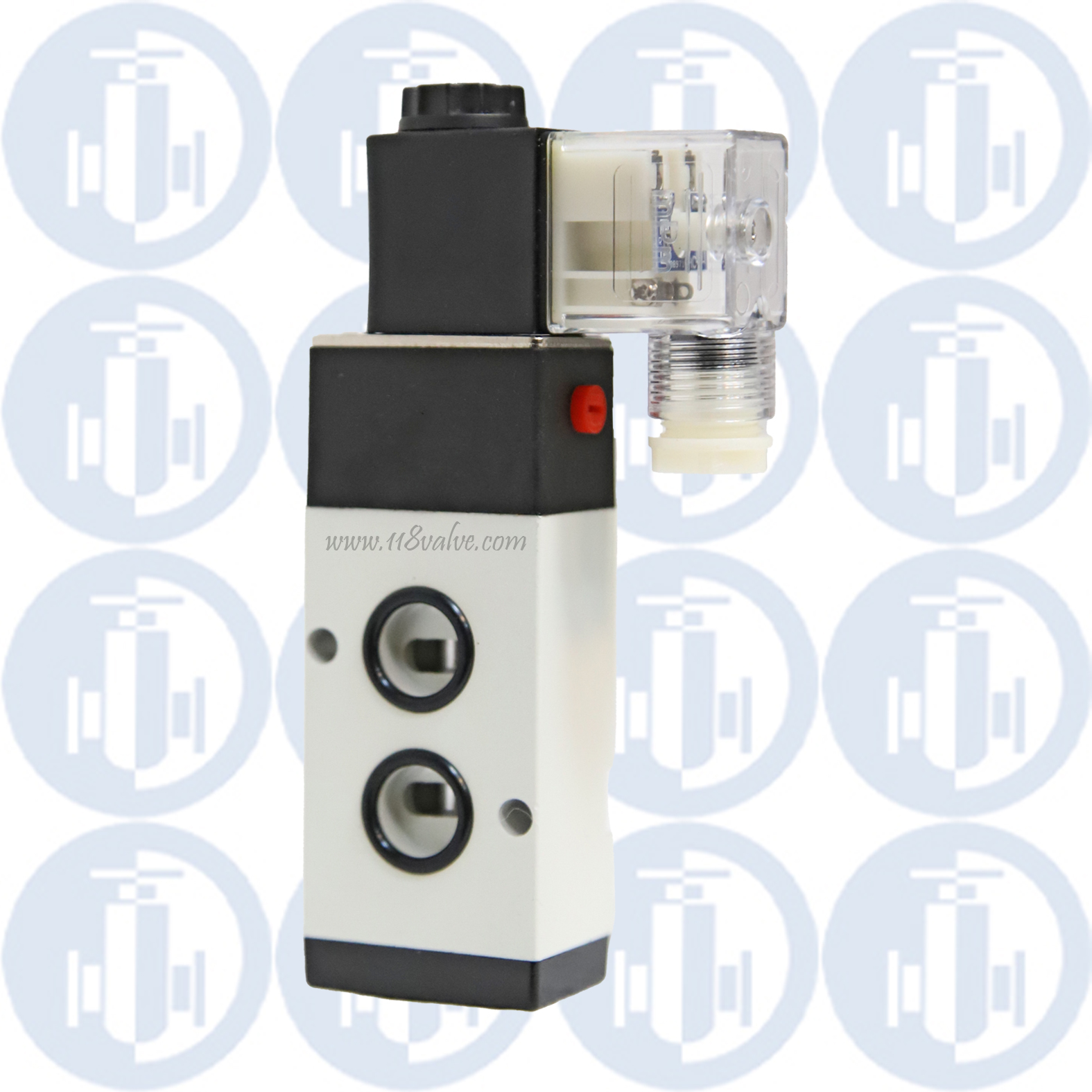

شیر برقی پنوماتیک 5/2

شیر برقی پنوماتیک 5/2

شیر برقی پنوماتیک 5/2 برای تغییر مسیر هوای فشرده در سیستم‌های پنوماتیکی استفاده می‌شود. یکی از کاربردهای رایجش هم کنترل اکچویتور پنوماتیکی شیرآلات صنعتی است.

اگر خیلی ساده بخواهیم بگوییم، برق به بوبین فرمان می‌دهد، شیر برقی مسیر هوا را عوض می‌کند و اکچویتور حرکت می‌کند.

یعنی این قطعه در واقع ارتباط بین فرمان الکتریکی و حرکت پنوماتیکی را برقرار می‌کند.

5/2 یعنی چه؟

عدد 5/2 شاید برای کسی که اولین بار شیر پنوماتیک می‌خرد کمی نامفهوم باشد، ولی داستان خیلی ساده است.

عدد 5 یعنی شیر پنج پورت دارد و عدد 2 یعنی شیر دارای دو وضعیت کاری است.

معمولاً یک مسیر برای ورود هوای فشرده، دو مسیر کاری برای اتصال به اکچویتور و دو مسیر برای تخلیه هوا وجود دارد.

با تغییر وضعیت شیر، یکی از مسیرهای اکچویتور تحت فشار قرار می‌گیرد و هوای سمت دیگر تخلیه می‌شود. با تغییر دوباره وضعیت، مسیرها برعکس می‌شوند.

کاربرد شیر برقی 5/2 روی اکچویتور

یکی از جاهایی که زیاد با شیر برقی 5/2 روبه‌رو می‌شویم، روی اکچویتورهای پنوماتیکی است.

مثلاً یک بال ولو یا باترفلای ولو را در نظر بگیرید که قرار است با اکچویتور پنوماتیکی باز و بسته شود.

شیر برقی فرمان الکتریکی را دریافت می‌کند و مسیر هوای فشرده را تغییر می‌دهد. اکچویتور هم بر اساس همین تغییر مسیر حرکت کرده و شیر اصلی را باز یا بسته می‌کند.

به زبان خودمانی، بوبین فرمان را می‌گیرد و شیر برقی مشخص می‌کند هوا کدام طرف برود.

تفاوت شیر 5/2 و 5/3 چیست؟

این دو مدل را نباید با هم اشتباه گرفت.

هر دو پنج پورت دارند، ولی شیر 5/2 دو وضعیت کاری دارد و شیر 5/3 دارای سه وضعیت است.

در مدل 5/3 یک حالت وسط هم وجود دارد که نحوه عملکرد آن بسته به طراحی شیر متفاوت است.

پس اگر سیستم شما مشخصاً به وضعیت میانی نیاز ندارد، نباید صرفاً به خاطر شباهت ظاهری این دو مدل را جای هم استفاده کرد.

بوبین 24 ولت یا 220 ولت؟

شیر برقی پنوماتیک این صفحه با بوبین 24V DC و 220V AC قابل انتخاب است.

موقع سفارش این قسمت را حتماً بررسی کنید، چون ولتاژ بوبین باید با خروجی سیستم کنترل هماهنگ باشد.

اگر تابلو فرمان 24 ولت DC خروجی می‌دهد، باید بوبین متناسب با همان ولتاژ انتخاب شود. قبل از سیم‌کشی هم بهتر است نوشته روی خود بوبین یک بار دیگر چک شود.

یک نگاه چند ثانیه‌ای به ولتاژ بوبین می‌تواند جلوی کلی دردسر بعدی را بگیرد.

تک بوبین یا دو بوبین؟

شیرهای 5/2 می‌توانند طراحی‌های مختلفی داشته باشند.

در بعضی مدل‌ها یک بوبین و مکانیزم برگشت وجود دارد و در بعضی مدل‌ها کنترل شیر با دو بوبین انجام می‌شود.

این تفاوت مهم است، چون رفتار شیر بعد از قطع فرمان می‌تواند متفاوت باشد.

پس موقع خرید بهتر است مشخص شود سیستم شما دقیقاً چه نوع عملکردی از شیر می‌خواهد و بعد مدل مناسب انتخاب شود.

فشار هوا را هم بررسی کنید

فقط اینکه شیر 5/2 باشد و ولتاژ بوبین درست انتخاب شود کافی نیست.

فشار هوای ورودی باید داخل محدوده کاری همان مدل شیر باشد. سایز پورت و ظرفیت عبور هوا هم باید متناسب با اکچویتور انتخاب شود.

اگر اکچویتور بزرگ باشد ولی شیر برقی ظرفیت عبور هوای مناسبی نداشته باشد، سرعت باز و بسته شدن اکچویتور می‌تواند تحت تأثیر قرار بگیرد.

پس بهتر است شیر برقی را متناسب با خود اکچویتور انتخاب کنیم.

نصب مستقیم روی اکچویتور

بعضی شیرهای برقی پنوماتیکی امکان نصب مستقیم روی اکچویتور را دارند و بعضی مدل‌ها با شیلنگ و اتصالات پنوماتیکی به اکچویتور وصل می‌شوند.

اگر قرار است شیر مستقیماً روی اکچویتور نصب شود، نوع و استاندارد محل اتصال باید قبل از سفارش بررسی شود.

صرفاً اینکه دو شیر از نظر ظاهری شبیه هم باشند به این معنی نیست که هر دو روی یک اکچویتور نصب می‌شوند.

موقع سفارش چه اطلاعاتی لازم است؟

برای انتخاب شیر برقی 5/2 بهتر است ولتاژ بوبین، فشار هوای سیستم، سایز اتصال و نوع اکچویتور مشخص باشد.

اگر شیر قرار است جایگزین یک مدل قدیمی شود، از نوشته‌های روی بدنه و بوبین عکس بگیرید.

خیلی وقت‌ها همین عکس ساده مشخص می‌کند چه مدل و ولتاژی باید جایگزین شود و دیگر لازم نیست از روی ظاهر شیر حدس بزنیم.

خرید شیر برقی پنوماتیک 5/2

برای استعلام شیر برقی پنوماتیک 5/2 می‌توانید مشخصات اکچویتور، فشار هوای سیستم و ولتاژ مورد نیاز را برای بازرگانی ویرا صنعت ارسال کنید.

اگر مدل دقیق را نمی‌دانید، عکس شیر برقی و اکچویتور را بفرستید تا مشخصات آن بررسی شود.

بهتر است قبل از خرید چند دقیقه برای بررسی مشخصات وقت بگذاریم تا بعداً موقع نصب متوجه نشویم ولتاژ، اتصال یا عملکرد شیر با سیستم ما جور درنمی‌آید.
