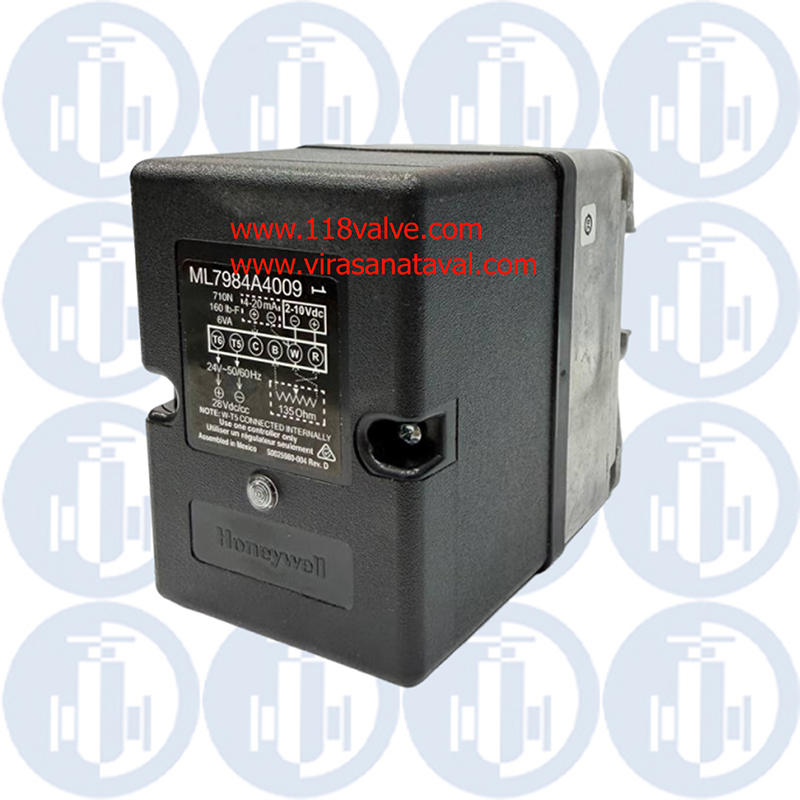

موتور شیر هانیول ML7984A4009 از سری ML7984 یک اکچویتور الکتریکی خطی Direct Coupled برای کنترل مدولار شیرهای کنترلی است. این مدل با تغذیه 24VAC یا 28VDC کار میکند، نیروی بستهشدن 710 نیوتن دارد و بهصورت خودکار با کورس شیر در محدوده 13 تا 25 میلیمتر تطبیق پیدا میکند. پشتیبانی از سیگنالهای 2 تا 10VDC و 4 تا 20mA، این مدل را برای سیستمهای کنترل HVAC مناسب کرده است.
دیگر محصولات پیشنهادی
ترموستاتهای محافظ تک مرحلهای FT69 برای سیستمهای گرمایش هوا و کنترل دما هانیول
موتور شیر هانیول مدل ML7984A4009 یکی از اکچویتورهای الکتریکی خطی Honeywell است که برای کنترل شیرهای کنترلی در سیستمهای گرمایش، سرمایش و تهویه مطبوع استفاده میشود. این مدل از نوع Direct Coupled و Modulating است؛ یعنی مستقیماً روی شیر سازگار نصب شده و موقعیت شیر را متناسب با سیگنال دریافتی از سیستم کنترل تغییر میدهد.
در واقع ML7984A4009 برای کاربردهایی ساخته شده که فقط باز و بسته شدن کامل شیر کافی نیست. در بسیاری از سیستمهای HVAC باید مقدار عبور آب یا سیال بهصورت تدریجی تغییر کند تا دما یا شرایط سیستم با دقت بیشتری کنترل شود. در چنین شرایطی استفاده از یک موتور شیر مدولار اهمیت پیدا میکند.
عملکرد موتور شیر ML7984A4009
این موتور شیر میتواند با تغذیه 24 ولت AC یا 28 ولت DC کار کند. سیگنال کنترلی اصلی آن 2 تا 10 ولت DC یا 4 تا 20 میلیآمپر است.
با تغییر سیگنال ورودی، موتور موقعیت Stem شیر را تغییر میدهد. بنابراین کنترلر ساختمان یا سیستم HVAC میتواند بهجای فرمان ساده باز و بسته، موقعیت شیر را متناسب با نیاز سیستم تنظیم کند.
نیروی 710 نیوتن
نیروی بستهشدن ML7984A4009 حداقل 710 نیوتن یا 160 پوند نیرو است. این مشخصه هنگام انتخاب موتور شیر اهمیت زیادی دارد، زیرا اکچویتور باید نیروی کافی برای حرکت Stem و نشاندن شیر در موقعیت بسته را داشته باشد.
البته انتخاب موتور شیر فقط براساس نیروی آن انجام نمیشود. مدل شیر، سایز، کورس و مشخصات کنترلی نیز باید با اکچویتور مطابقت داشته باشند.
کورس خودتنظیم 13 تا 25 میلیمتر
یکی از ویژگیهای کاربردی سری ML7984 مکانیزم خودتنظیم آن است. این موتور شیر میتواند خود را با کورس شیر در محدوده حدود 13 تا 25 میلیمتر، معادل 1/2 تا 1 اینچ، تطبیق دهد.
این قابلیت باعث میشود هنگام نصب روی شیرهای سازگار، لینکج موتور با کورس واقعی شیر هماهنگ شود.
زمان حرکت موتور شیر
زمان حرکت نامی این مدل برای کورس 19 میلیمتر حدود 63 ثانیه است. زمان حرکت با طول کورس ارتباط دارد و با تغییر کورس شیر تغییر خواهد کرد.
بنابراین عدد 63 ثانیه را نباید برای تمام شرایط نصب بهعنوان یک زمان ثابت در نظر گرفت.
عملکرد Direct Coupled

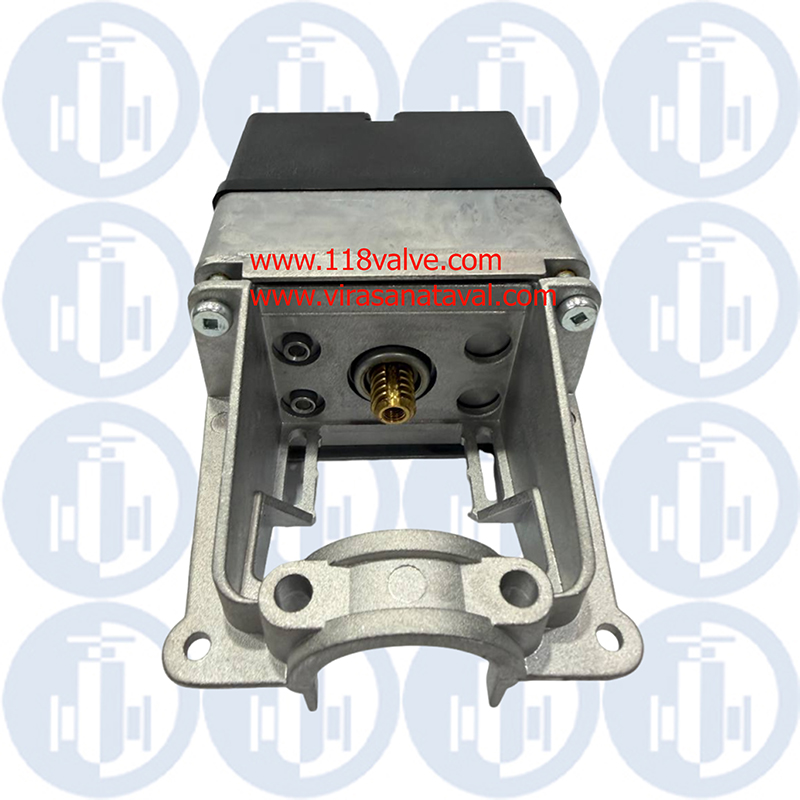

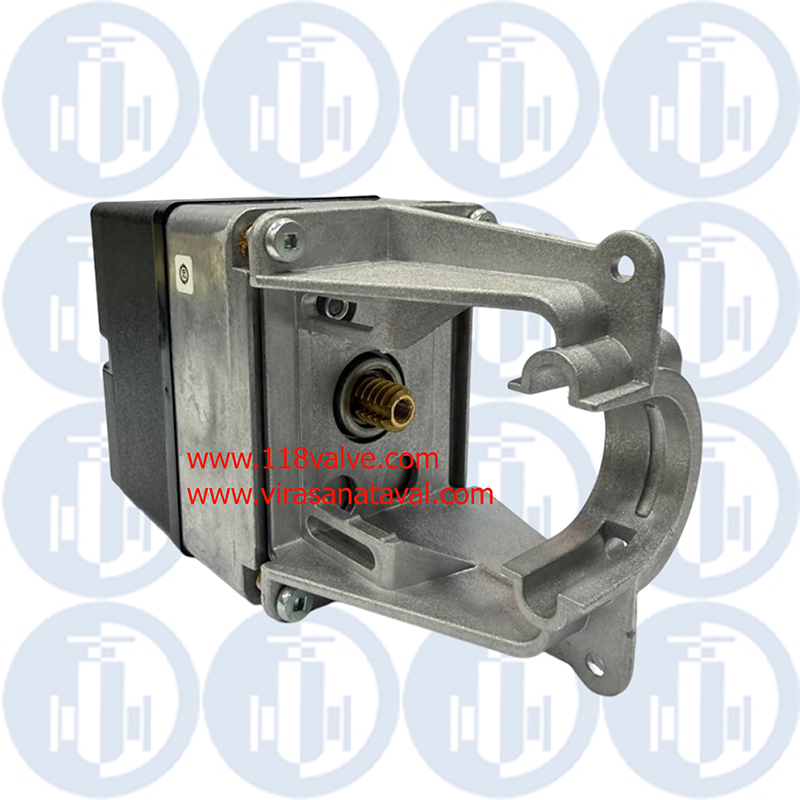

ML7984A4009 از نوع Direct Coupled است. طراحی موتور و لینکج بهصورت یک مجموعه یکپارچه انجام شده و اکچویتور برای نصب مستقیم روی شیرهای سازگار طراحی شده است.
این طراحی باعث میشود نیازی به ساخت لینکج پیچیده جداگانه برای بسیاری از شیرهای سازگار وجود نداشته باشد و نصب مجموعه موتور و شیر سادهتر شود.
کاربرد با شیرهای هانیول
در مستندات Honeywell، این اکچویتور در کنار شیرهای Globe سری V5011 و V5013 دیده میشود. راهنمای انتخاب Honeywell نیز ML7984A4009 را در میان اکچویتورهای مناسب برای شیرهای NPT Globe معرفی میکند.
با این حال هنگام انتخاب باید کد کامل شیر، سایز و مشخصات مکانیکی آن بررسی شود. صرف اینکه شیر از خانواده V5011 یا V5013 باشد، دلیل کافی برای انتخاب بدون بررسی مشخصات نیست.
عملکرد هنگام قطع برق
ML7984A4009 موتور فنر برگشت یا Spring Return نیست. در صورت قطع تغذیه، اکچویتور بهصورت فنری به حالت باز یا بسته برنمیگردد و در موقعیت خود باقی میماند.
این موضوع در طراحی سیستم اهمیت دارد. اگر پروژه نیاز به Fail-Safe فنری داشته باشد، باید اکچویتور مناسب آن کاربرد انتخاب شود.
درجه حفاظت IP54
بدنه این مدل دارای درجه حفاظت IP54 / NEMA 3R در شرایط نصب تعیینشده توسط سازنده است. محدوده دمای محیط کار اکچویتور نیز حدود صفر تا 54 درجه سانتیگراد اعلام شده است.
بنابراین محل نصب باید از نظر دما، رطوبت و شرایط محیطی با مشخصات مجاز دستگاه هماهنگ باشد.
مصرف برق
تغذیه این مدل 24VAC یا 28VDC است. در دیتاشیت Honeywell مصرف توان 6VA در حالت حرکت و 12VA هنگام نشاندن شیر ذکر شده است.
هنگام انتخاب ترانس تغذیه، مخصوصاً اگر چند موتور شیر از یک منبع مشترک استفاده میکنند، ظرفیت منبع تغذیه باید متناسب با تعداد و مصرف اکچویتورها انتخاب شود.
فیدبک و سوئیچ کمکی
برای این خانواده امکان اضافه کردن ماژول جانبی فیدبک موقعیت و Auxiliary Switch وجود دارد. بنابراین در پروژههایی که سیستم کنترل نیاز به دریافت اطلاعات موقعیت یا کنتاکت کمکی دارد، باید تجهیزات جانبی سازگار نیز بررسی شوند.
این قابلیت بهصورت ماژول جانبی است و نباید آن را با امکانات استاندارد داخلی تمام نسخههای ML7984 اشتباه گرفت.
نکات مهم هنگام خرید ML7984A4009
مهمترین نکته این است که کد کامل ML7984A4009 بررسی شود. موتورهای شیر هانیول ممکن است از نظر ظاهری شباهت زیادی داشته باشند، اما ولتاژ، نوع فرمان، نیروی خروجی و نحوه عملکرد آنها یکسان نیست.
قبل از سفارش بهتر است مدل کامل شیر، کورس، سایز، سیگنال کنترل و ولتاژ موجود در تابلو مشخص شود.
اگر قرار است ML7984A4009 جایگزین یک موتور شیر قدیمی شود، فقط ظاهر و ابعاد موتور قبلی را ملاک قرار ندهید؛ کد فنی و مشخصات الکتریکی و مکانیکی هر دو مدل باید مقایسه شوند.
جمعبندی
موتور شیر Honeywell ML7984A4009 یک اکچویتور خطی مدولار Direct Coupled با نیروی 710 نیوتن است که برای کنترل شیرهای سازگار در سیستمهای HVAC طراحی شده است.
تغذیه 24VAC یا 28VDC، پشتیبانی از فرمان 2 تا 10VDC و 4 تا 20mA، کورس خودتنظیم 13 تا 25 میلیمتر و طراحی مستقیم برای نصب روی شیر از ویژگیهای مهم این مدل هستند.
برای انتخاب صحیح ML7984A4009 بهتر است مدل و سایز شیر، کورس موردنیاز و نوع سیگنال کنترلی پروژه بررسی شود تا از سازگاری کامل موتور شیر و شیر کنترلی اطمینان حاصل شود.
