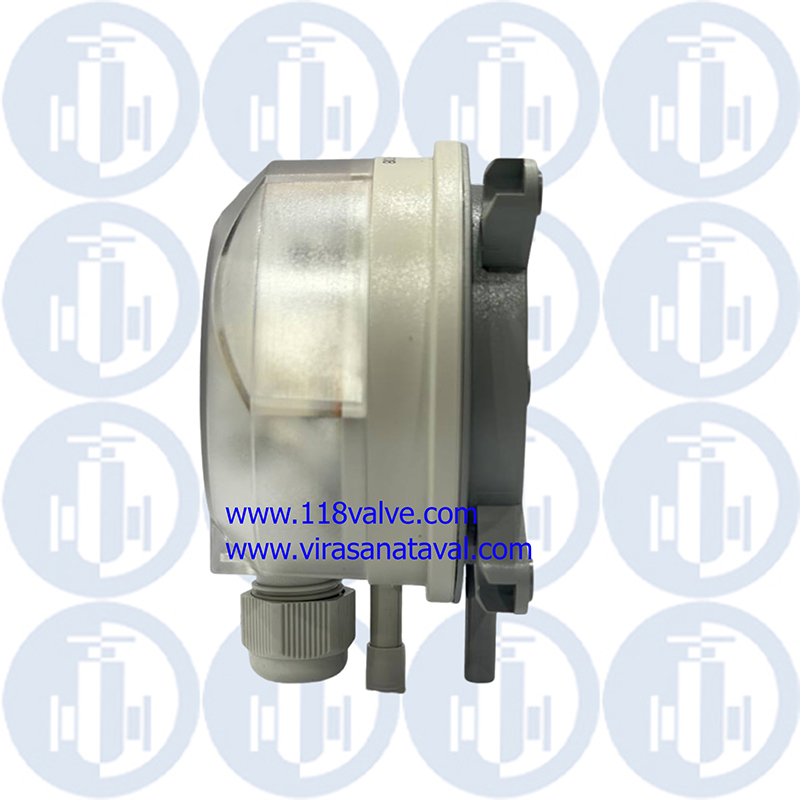

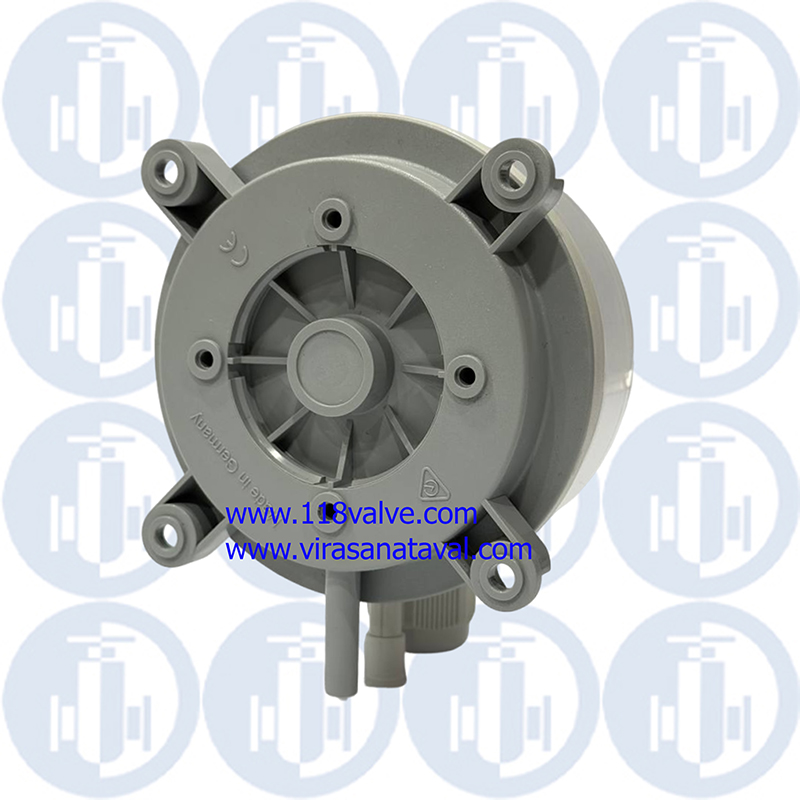

سوئیچ اختلاف فشار هانیول سری DPS

سوئیچ اختلاف فشار هانیول سری DPS یکی از تجهیزات کاربردی در سیستم‌های تهویه مطبوع، هواسازها و کانال‌های هوا است. وظیفه اصلی این تجهیز تشخیص اختلاف فشار بین دو نقطه و تغییر وضعیت کنتاکت الکتریکی در زمان رسیدن اختلاف فشار به مقدار تنظیم‌شده است.

شاید در نگاه اول DPS قطعه ساده‌ای به نظر برسد، اما در سیستم‌های HVAC وظیفه مهمی بر عهده دارد. از این تجهیز می‌توان برای تشخیص گرفتگی فیلتر، کنترل عملکرد فن و بررسی وجود جریان هوا استفاده کرد.

کاربرد سوئیچ اختلاف فشار DPS در کنترل فیلتر

یکی از رایج‌ترین کاربردهای سری DPS، نظارت بر وضعیت فیلترهای هوا است. در این حالت فشار قبل و بعد از فیلتر به دو ورودی دستگاه منتقل می‌شود.

زمانی که فیلتر تمیز است، اختلاف فشار در محدوده مشخصی قرار دارد. با کثیف شدن و افزایش گرفتگی فیلتر، عبور هوا سخت‌تر شده و اختلاف فشار دو طرف آن افزایش پیدا می‌کند.

وقتی این اختلاف فشار به مقدار تنظیم‌شده روی DPS برسد، کنتاکت داخلی دستگاه تغییر وضعیت می‌دهد. از این سیگنال می‌توان در سیستم کنترل برای اعلام نیاز به بررسی یا تعویض فیلتر استفاده کرد.

کنترل عملکرد فن و جریان هوا

کاربرد DPS فقط به کنترل فیلتر محدود نمی‌شود. از سوئیچ اختلاف فشار هانیول می‌توان برای نظارت بر عملکرد فن و تشخیص جریان هوا نیز استفاده کرد.

برای مثال در یک هواساز، بعد از روشن شدن فن باید اطمینان حاصل شود که جریان هوا واقعاً برقرار شده است. اختلاف فشار ایجادشده در سیستم می‌تواند توسط DPS تشخیص داده شود و وضعیت مناسب عملکرد فن به کنترلر اعلام شود.

نحوه عملکرد سوئیچ اختلاف فشار هانیول DPS

این تجهیز دارای دو ورودی فشار است. اختلاف فشار ایجادشده بین این دو ورودی روی دیافراگم داخلی دستگاه اثر می‌گذارد.

زمانی که اختلاف فشار به نقطه تنظیم‌شده برسد، مکانیزم داخلی عمل کرده و وضعیت کنتاکت الکتریکی تغییر می‌کند.

نکته مهم این است که DPS یک ترانسمیتر فشار با خروجی پیوسته نیست. این محصول یک سوئیچ اختلاف فشار است و وظیفه آن تشخیص رسیدن اختلاف فشار به نقطه تعیین‌شده و تغییر وضعیت کنتاکت است.

تنظیم نقطه عملکرد

روی DPS یک درجه‌بندی وجود دارد که امکان تنظیم نقطه عملکرد را فراهم می‌کند. کاربر می‌تواند مقدار موردنظر را متناسب با شرایط سیستم و محدوده کاری تجهیز تنظیم کند.

این قابلیت مخصوصاً در کنترل فیلتر اهمیت دارد، زیرا مقدار اختلاف فشار مجاز می‌تواند با توجه به نوع فیلتر و شرایط سیستم متفاوت باشد.

رنج‌های مختلف سری Honeywell DPS

سری DPS در محدوده‌های مختلف اختلاف فشار تولید شده است و انتخاب مدل باید براساس شرایط واقعی سیستم انجام شود.

DPS200 دارای محدوده تنظیم 20 تا 200 پاسکال است.

DPS400 دارای محدوده تنظیم 40 تا 400 پاسکال است.

DPS500 دارای محدوده تنظیم 50 تا 500 پاسکال است.

DPS1000 دارای محدوده تنظیم 200 تا 1000 پاسکال است.

DPS2500 دارای محدوده تنظیم 500 تا 2500 پاسکال است.

بنابراین هنگام خرید سوئیچ اختلاف فشار هانیول DPS باید علاوه بر نام سری، محدوده اختلاف فشار موردنیاز پروژه نیز مشخص شود.

استفاده در هواساز و سیستم‌های HVAC

یکی از کاربردهای متداول این محصول در هواسازها است. DPS می‌تواند در بخش‌های مختلف هواساز برای نظارت بر فیلترها، فن و وضعیت جریان هوا مورد استفاده قرار گیرد.

در سیستم‌های مدیریت ساختمان نیز تغییر وضعیت کنتاکت دستگاه می‌تواند به کنترلر منتقل شود تا وضعیت موردنظر در سیستم مانیتورینگ نمایش داده شود یا فرمان کنترلی لازم صادر شود.

سیال قابل استفاده

سری DPS برای استفاده با هوا و گازهای غیرقابل اشتعال و غیرخورنده طراحی شده است. این سری برای کنترل گازهای سوختی طراحی نشده و نباید بدون بررسی مشخصات سازنده در چنین کاربردهایی مورد استفاده قرار گیرد.

درجه حفاظت IP54

درجه حفاظت بدنه سری DPS برابر IP54 است. این میزان حفاظت برای بسیاری از کاربردهای معمول HVAC مناسب است، اما به معنی ضدآب بودن کامل تجهیز نیست.

به همین دلیل هنگام نصب باید محل مناسبی برای دستگاه انتخاب شود و شرایط محیطی با محدوده مجاز محصول مطابقت داشته باشد.

نکات مهم هنگام نصب DPS

اتصال صحیح مسیرهای فشار اهمیت زیادی دارد. سمت فشار بالاتر و فشار پایین‌تر باید مطابق علامت‌های مشخص‌شده روی دستگاه متصل شوند.

در کاربرد کنترل فیلتر نیز نقاط برداشت فشار باید به‌درستی انتخاب شوند تا اختلاف فشار واقعی قبل و بعد از فیلتر اندازه‌گیری شود.

جهت نصب دستگاه نیز باید مطابق دستورالعمل سازنده باشد؛ زیرا نحوه قرارگیری سوئیچ اختلاف فشار می‌تواند روی نقطه عملکرد آن تأثیر داشته باشد.

انتخاب مدل مناسب

برای انتخاب DPS مناسب، ابتدا باید محدوده اختلاف فشار سیستم مشخص شود. در کاربرد کنترل فیلتر، اطلاعات سازنده فیلتر درباره افت فشار اولیه و حداکثر افت فشار مجاز می‌تواند برای انتخاب و تنظیم دستگاه مورد استفاده قرار گیرد.

انتخاب یک DPS با رنج مناسب باعث می‌شود تنظیم نقطه عملکرد ساده‌تر و متناسب‌تر با شرایط واقعی سیستم باشد.

جمع‌بندی

سوئیچ اختلاف فشار Honeywell DPS یک تجهیز کاربردی برای نظارت بر اختلاف فشار هوا در سیستم‌های HVAC است. کنترل وضعیت فیلتر، نظارت بر عملکرد فن و تشخیص جریان هوا از مهم‌ترین کاربردهای این محصول هستند.

وجود مدل‌های مختلف با محدوده‌های متفاوت باعث می‌شود بتوان متناسب با شرایط هر پروژه گزینه مناسب را انتخاب کرد. هنگام سفارش نیز بهتر است مدل دقیق DPS، محدوده فشار موردنیاز و نوع کاربرد مشخص شود تا محصول متناسب با سیستم انتخاب گردد.
