شیر فشارشکن هانیول مدل D06F

شیر فشارشکن هانیول مدل D06F یکی از فشارشکن‌های شناخته‌شده Honeywell برای کنترل فشار آب در تأسیسات است. وظیفه اصلی این شیر کاهش فشار بالای ورودی و نگه داشتن فشار خروجی روی مقدار تنظیم‌شده است.

در بسیاری از ساختمان‌ها فشار آب ورودی بیشتر از مقداری است که تجهیزات داخلی واقعاً به آن نیاز دارند. فشار بالا می‌تواند به شیرآلات، اتصالات و تجهیزات سیستم فشار وارد کند و حتی باعث افزایش مصرف آب و صدای جریان در لوله‌ها شود. استفاده از فشارشکن D06F کمک می‌کند فشار بعد از شیر در مقدار مناسب‌تری نگه داشته شود.

نحوه عملکرد فشارشکن D06F

یکی از ویژگی‌های مهم D06F طراحی Balanced Seat یا نشیمن بالانس‌شده آن است. این ساختار باعث می‌شود تغییرات فشار ورودی تأثیر کمتری بر فشار تنظیم‌شده خروجی داشته باشد.

به زبان ساده، اگر فشار شبکه قبل از شیر بالا و پایین شود، D06F تلاش می‌کند فشار سمت خروجی را روی مقدار تنظیم‌شده ثابت نگه دارد. همین ویژگی یکی از دلایل استفاده از این فشارشکن در تأسیسات آب است.

تنظیم فشار خروجی

فشار خروجی D06F قابل تنظیم است. در مدل استاندارد این سری، محدوده تنظیم فشار خروجی از 1.5 تا 6 بار است و تنظیم کارخانه روی 3 بار قرار دارد.

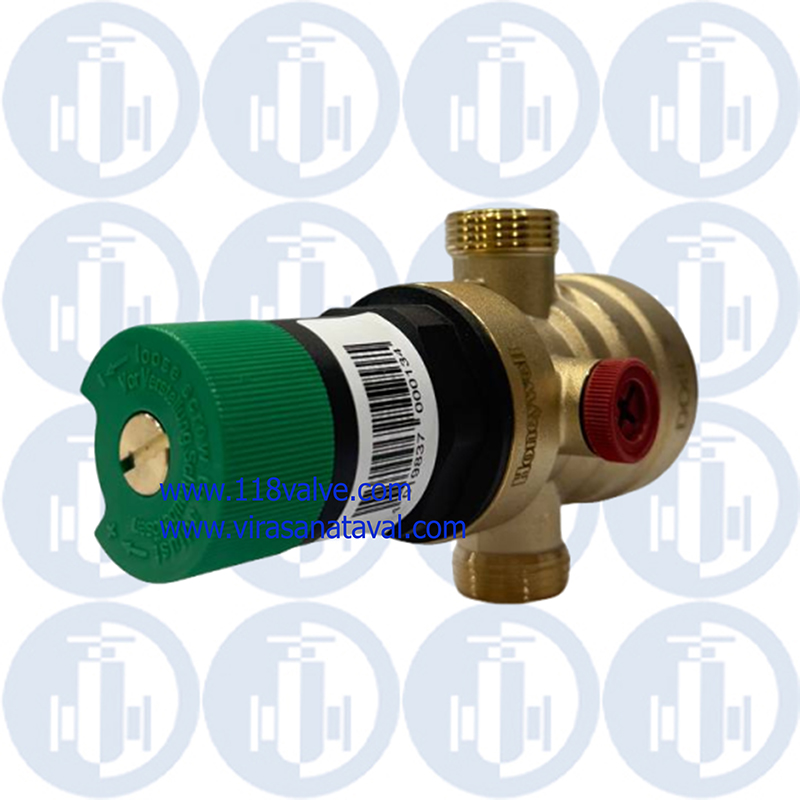

تنظیم فشار از طریق ولوم بالای شیر انجام می‌شود و مقدار تنظیم‌شده روی مقیاس Set Point قابل مشاهده است.

این قابلیت کار تنظیم و راه‌اندازی فشارشکن را ساده‌تر می‌کند، اما بهتر است فشار واقعی خروجی بعد از تنظیم با مانومتر کنترل شود.

صافی داخلی

یکی از ویژگی‌های کاربردی D06F وجود صافی ریز داخلی است. اندازه مش فیلتر در مشخصات فنی این خانواده 0.16 میلی‌متر اعلام شده است.

وجود صافی کمک می‌کند ذرات موجود در آب قبل از ورود به مکانیزم اصلی شیر گرفته شوند. البته این موضوع به معنی بی‌نیاز شدن کل تأسیسات از فیلتراسیون مناسب نیست و صافی فشارشکن نیز باید در سرویس‌های دوره‌ای بررسی شود.

گیج فشار

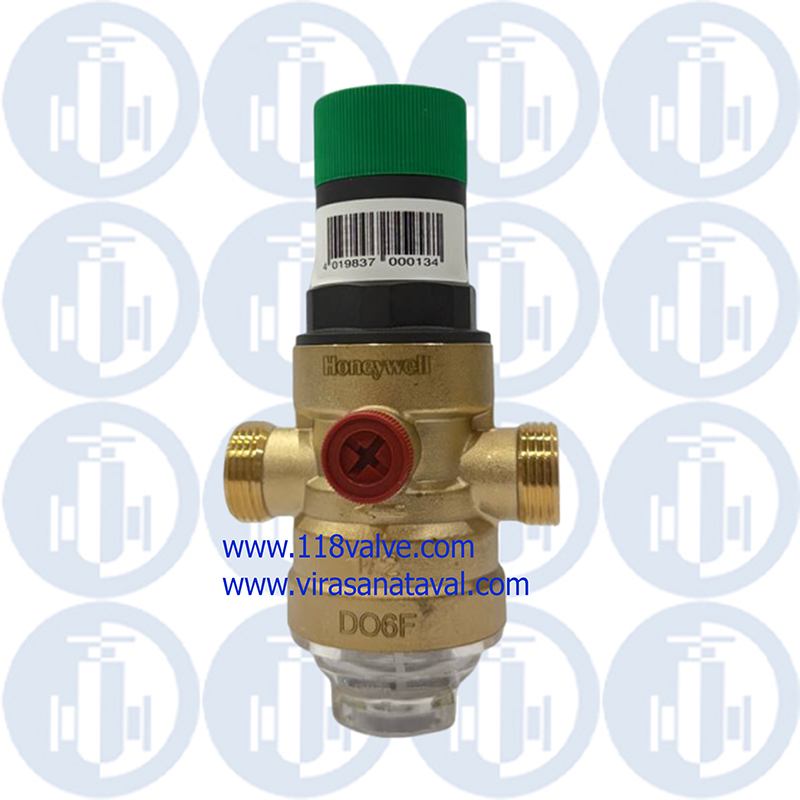

روی بدنه D06F محل اتصال مانومتر در نظر گرفته شده است. در تصویر این محصول نیز یک گیج فشار همراه مجموعه دیده می‌شود.

مانومتر برای مشاهده و تنظیم دقیق فشار خروجی بسیار کاربردی است. خود فشارشکن می‌تواند بدون نگاه دائمی به گیج کار کند، اما هنگام تنظیم اولیه یا بررسی عملکرد سیستم، داشتن مانومتر کار را بسیار راحت‌تر می‌کند.

سایزهای مختلف D06F

شیر فشارشکن Honeywell D06F در سایزهای مختلف از 1/2 تا 2 اینچ و DN15 تا DN50 عرضه شده است.

بنابراین هنگام سفارش نباید فقط عبارت D06F گفته شود؛ سایز موردنیاز نیز باید مشخص باشد.

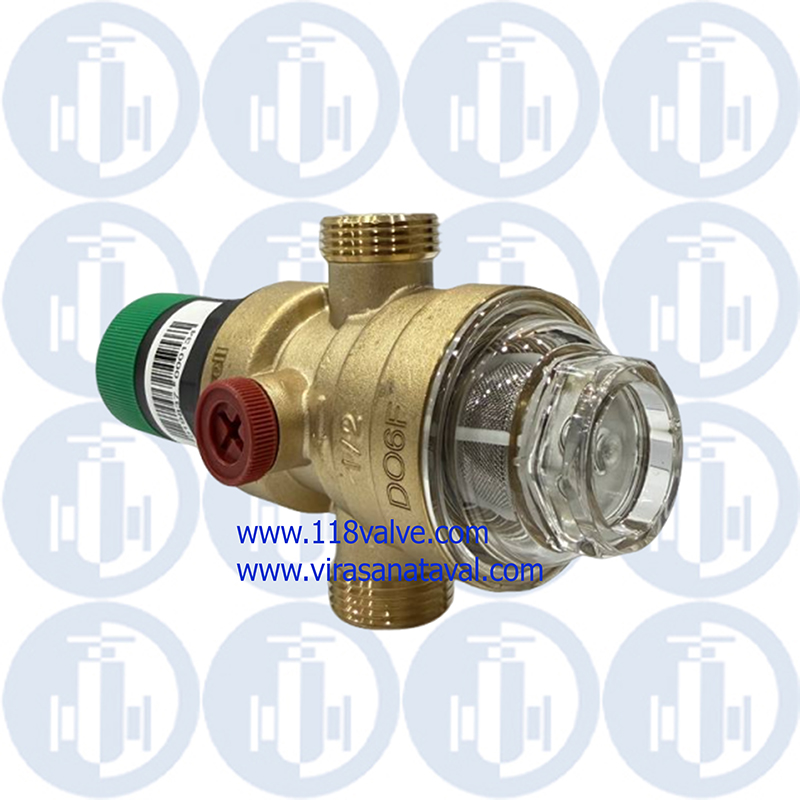

محصول موجود در تصویر ارسالی دارای علامت 1/2 روی بدنه است و در نتیجه نمونه تصویر مربوط به سایز 1/2 اینچ است.

حداکثر فشار ورودی

حداکثر فشار ورودی D06F به نوع کاسه فیلتر بستگی دارد.

در نسخه دارای کاسه شفاف، حداکثر فشار ورودی 16 بار است. در نسخه دارای کاسه برنجی، حداکثر فشار ورودی می‌تواند تا 25 بار باشد.

بنابراین هنگام بررسی مشخصات یک D06F باید نوع دقیق نسخه و کاسه فیلتر نیز در نظر گرفته شود.

دمای کاری

در نسخه استاندارد با کاسه فیلتر شفاف، حداکثر دمای سیال 40 درجه سانتی‌گراد اعلام شده است.

نسخه دارای کاسه برنجی قابلیت استفاده تا دمای 70 درجه سانتی‌گراد را دارد؛ البته در این شرایط محدودیت فشار کاری مربوط به این نسخه نیز باید رعایت شود.

به همین دلیل برای آب با دمای بالا نباید صرفاً براساس ظاهر D06F تصمیم گرفت و باید کد کامل نسخه بررسی شود.

کاربرد شیر فشارشکن D06F

این فشارشکن برای تأسیسات آب آشامیدنی ساختمان طراحی شده و در محدوده مشخصات خود می‌تواند در کاربردهای تجاری و صنعتی نیز مورد استفاده قرار گیرد.

کاهش فشار ورودی علاوه بر محافظت از تجهیزات، می‌تواند مصرف آب و صدای ناشی از جریان در لوله‌ها را نیز کاهش دهد.

نصب افقی و عمودی

طبق دستورالعمل Honeywell، D06F امکان نصب افقی و عمودی را دارد. با این حال اجرای صحیح جهت جریان روی بدنه، دسترسی مناسب برای سرویس فیلتر و محل قرارگیری فشارشکن باید هنگام نصب در نظر گرفته شود.

فلش روی بدنه جهت صحیح جریان آب را نشان می‌دهد و نصب شیر باید مطابق همین جهت انجام شود.

سرویس و نگهداری

یکی از مزیت‌های طراحی D06F قابلیت تعویض مجموعه داخلی شیر است. فیلتر و قطعات سرویس نیز برای این خانواده در نظر گرفته شده‌اند.

در استفاده طولانی‌مدت بهتر است صافی، عملکرد تنظیم فشار و وضعیت آب‌بندی‌ها به‌صورت دوره‌ای بررسی شوند. اگر فشار خروجی از مقدار تنظیم‌شده فاصله گرفته باشد، قبل از تعویض کامل شیر می‌توان وضعیت فیلتر و مجموعه داخلی را بررسی کرد.

نکات مهم هنگام خرید D06F

اولین مورد سایز اتصال است. D06F در چند سایز تولید می‌شود و باید متناسب با سایز لوله انتخاب شود.

مورد دوم نوع نسخه است. کدهای کامل این خانواده مانند D06F-1/2A اطلاعات بیشتری درباره سایز، نوع اتصال و کاسه فیلتر مشخص می‌کنند.

فشار ورودی، فشار خروجی موردنیاز و دمای آب نیز باید قبل از انتخاب نهایی بررسی شوند.

جمع‌بندی

شیر فشارشکن Honeywell D06F برای کاهش فشار آب ورودی و ثابت نگه داشتن فشار خروجی در تأسیسات طراحی شده است. ساختار Balanced Seat، امکان تنظیم فشار خروجی، صافی داخلی و عرضه در سایزهای مختلف از ویژگی‌های مهم این خانواده هستند.

مدل استاندارد D06F دارای محدوده تنظیم فشار خروجی 1.5 تا 6 بار است و به‌صورت کارخانه‌ای روی 3 بار تنظیم می‌شود. این محصول در سایزهای 1/2 تا 2 اینچ عرضه شده است.

برای خرید بهتر است علاوه بر نام D06F، سایز، کد کامل نسخه، فشار ورودی و شرایط دمایی سیستم مشخص شود تا فشارشکن مناسب همان تأسیسات انتخاب گردد.
