پرشر سوئیچ هانیول مدل L404F1102 از سری PressureTrol، یک سوئیچ فشار مکانیکی برای کنترل فشار در سیستمهای بخار، هوا، گازهای غیرقابل اشتعال و سیالات سازگار است. این مدل دارای محدوده تنظیم 10 تا 150 PSI، دیفرانسیل قابل تنظیم 10 تا 22 PSI و سوئیچ SPDT است و در تجهیزات تأسیساتی و صنعتی برای قطع و وصل مدار براساس تغییر فشار استفاده میشود.
دیگر محصولات پیشنهادی
ترموستاتهای محافظ تک مرحلهای FT69 برای سیستمهای گرمایش هوا و کنترل دما هانیول

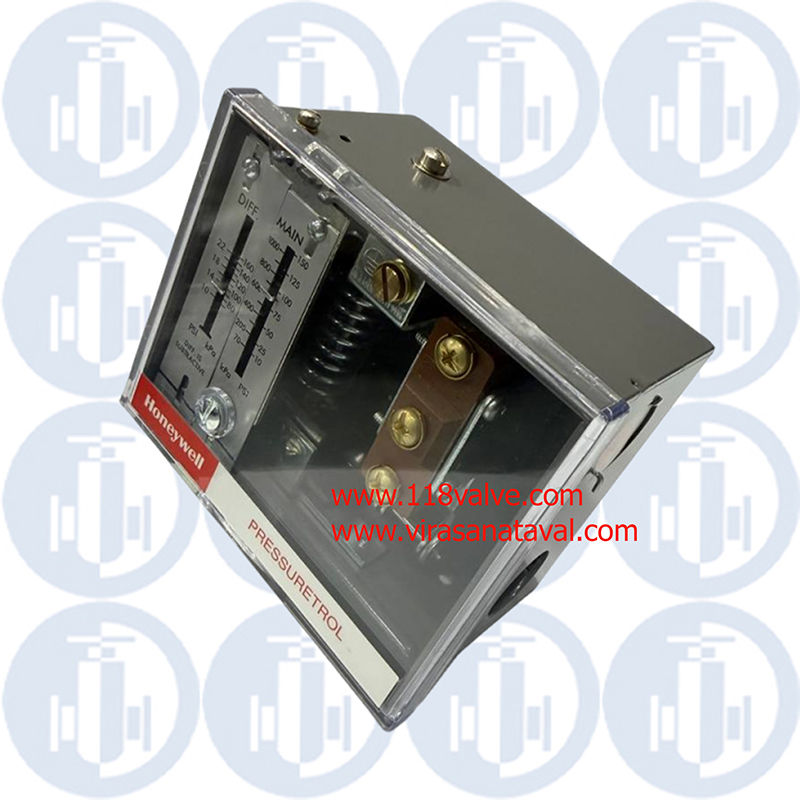

پرشر سوئیچ هانیول مدل L404F1102 یکی از محصولات سری PressureTrol هانیول است که برای کنترل فشار در سیستمهای بخار، هوا و برخی سیالات سازگار مورد استفاده قرار میگیرد. وظیفه این تجهیز تشخیص تغییر فشار و تغییر وضعیت کنتاکت الکتریکی در نقطه تنظیمشده است.
به زبان ساده، روی پرشر سوئیچ فشار موردنظر تنظیم میشود. با افزایش یا کاهش فشار سیستم و رسیدن آن به نقطه تعیینشده، مکانیزم داخلی دستگاه عمل کرده و وضعیت کنتاکت تغییر میکند. از این فرمان میتوان برای کنترل تجهیزات مختلف در مدار استفاده کرد.
رنج فشار Honeywell L404F1102
یکی از مشخصات مهم این مدل، محدوده تنظیم فشار 10 تا 150 PSI است که تقریباً معادل 70 تا 1035 کیلوپاسکال میشود.
وجود این محدوده تنظیم باعث میشود L404F1102 در سیستمهایی استفاده شود که فشار کاری آنها در همین محدوده قرار دارد. هنگام انتخاب پرشر سوئیچ باید فشار عادی سیستم و نقاط قطع و وصل موردنیاز مشخص باشند.
دیفرانسیل قابل تنظیم
L404F1102 علاوه بر تنظیم فشار اصلی، دارای دیفرانسیل قابل تنظیم است. محدوده Differential در این مدل 10 تا 22 PSI، تقریباً معادل 70 تا 150 کیلوپاسکال است.
روی خود دستگاه نیز دو بخش MAIN و DIFF دیده میشود. MAIN برای تنظیم فشار اصلی و DIFF برای تعیین اختلاف فشار عملکرد مورد استفاده قرار میگیرد.
دیفرانسیل این مدل از نوع Subtractive است. تنظیم صحیح این قسمت اهمیت زیادی دارد، زیرا فاصله مناسب بین نقاط عملکرد میتواند از قطع و وصلهای بیش از حد تجهیزات جلوگیری کند.
نحوه عملکرد پرشر سوئیچ
L404F1102 دارای سوئیچ Snap-Action از نوع SPDT است. فشار سیستم از طریق اتصال فشار به دیافراگم دستگاه منتقل میشود و با رسیدن فشار به مقدار تعیینشده، مکانیزم داخلی باعث تغییر وضعیت کنتاکت میشود.
این نکته را هم باید در نظر داشت که L404F1102 ترانسمیتر فشار نیست. این محصول فشار را بهصورت یک سیگنال آنالوگ پیوسته به کنترلر ارسال نمیکند؛ وظیفه اصلی آن سوئیچ کردن مدار در نقطه فشار تنظیمشده است.
کاربرد در سیستمهای بخار
یکی از کاربردهای مهم سری PressureTrol در سیستمهای بخار است. در چنین سیستمهایی پرشر سوئیچ میتواند برای کنترل تجهیزات براساس فشار مورد استفاده قرار گیرد.
وقتی فشار به مقدار تنظیمشده برسد، وضعیت کنتاکت تغییر کرده و مدار کنترلی میتواند براساس آن تجهیز موردنظر را قطع یا وصل کند.
در سیستمهای بخار، محل نصب و نحوه اتصال پرشر سوئیچ اهمیت زیادی دارد و باید مطابق دستورالعمل سازنده و شرایط واقعی سیستم انجام شود.
دیافراگم استنلس استیل
عنصر حساس به فشار در این مدل دارای دیافراگم استنلس استیل است. فشار واردشده به دیافراگم باعث حرکت مکانیزم داخلی و در نهایت تغییر وضعیت سوئیچ میشود.
حداکثر فشار مداوم اعلامشده برای L404F1102 برابر 225 PSI است. توجه داشته باشید که این عدد با رنج تنظیم دستگاه متفاوت است و نباید 225 PSI را بهعنوان محدوده تنظیم پرشر سوئیچ در نظر گرفت.

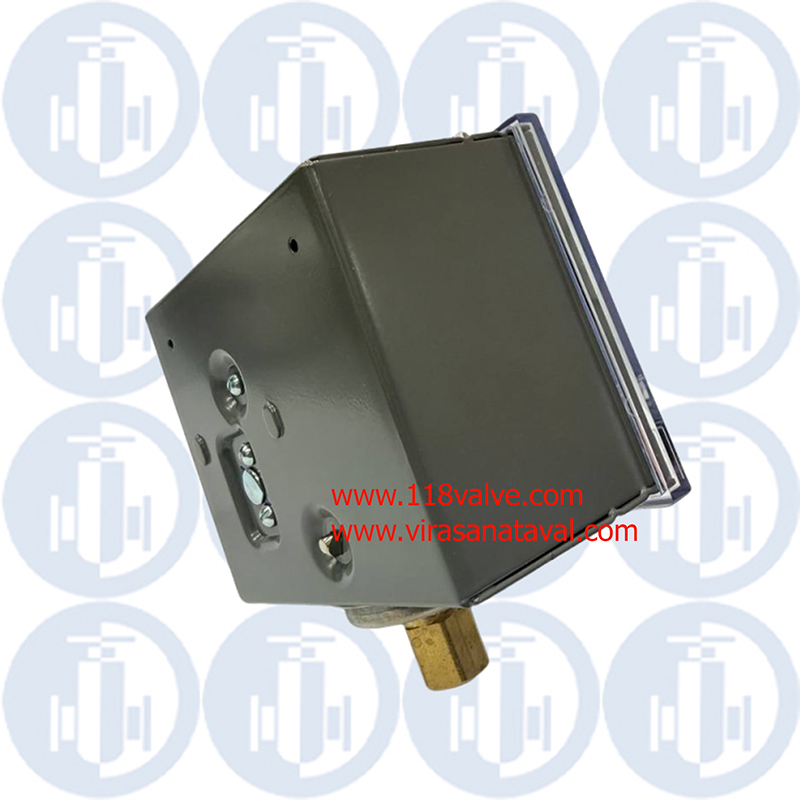

اتصال فشار
اتصال فشار این مدل از نوع رزوه داخلی 1/4 اینچ NPT است. هنگام نصب باید اتصال بهدرستی آببندی شود و پرشر سوئیچ در محلی قرار گیرد که شرایط محیطی و لرزش تجهیزات باعث اختلال در عملکرد آن نشود.
سیالات قابل استفاده
L404F1102 برای بخار، هوا، گازهای غیرقابل اشتعال و سیالاتی که نسبت به عنصر حسگر دستگاه خورنده نباشند قابل استفاده است.
بنابراین اگر قرار است پرشر سوئیچ روی سیالی غیر از هوا یا بخار نصب شود، بهتر است سازگاری سیال با متریال بخش حسگر دستگاه قبل از نصب بررسی شود.

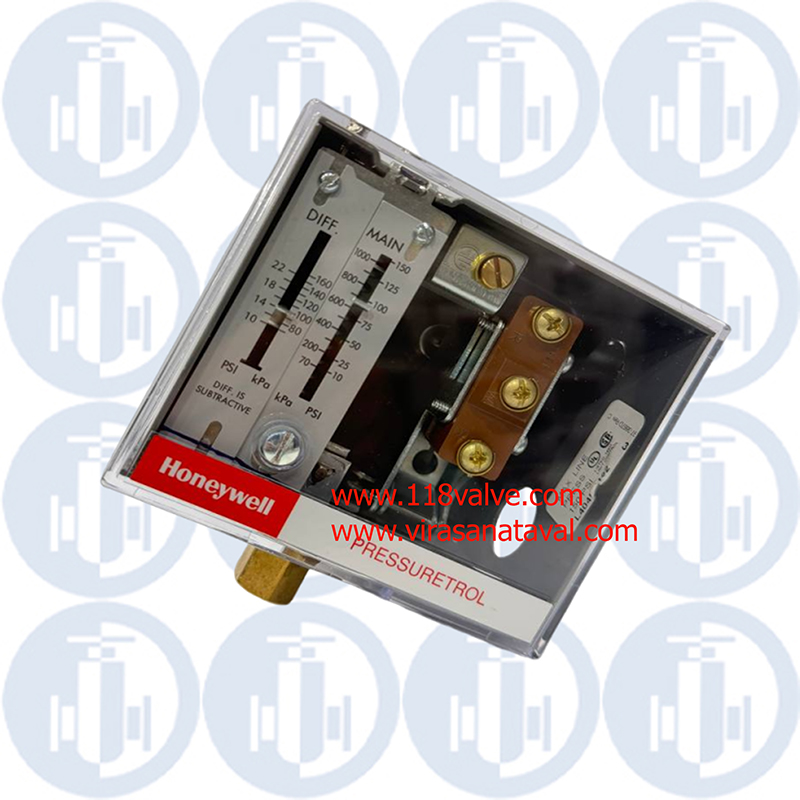

تنظیم MAIN و DIFF
در قسمت داخلی دستگاه دو مقیاس مجزا برای MAIN و DIFF وجود دارد.
MAIN برای تنظیم محدوده اصلی فشار استفاده میشود و DIFF مقدار دیفرانسیل عملکرد را تعیین میکند. تنظیم این دو بخش باید براساس شرایط واقعی سیستم و نقطه قطع و وصل موردنیاز انجام شود.
همین قابلیت تنظیم جداگانه یکی از ویژگیهای کاربردی L404F1102 در سیستمهایی است که کنترل دقیق نقاط عملکرد پرشر سوئیچ اهمیت دارد.
نکات مهم هنگام خرید L404F1102
مدلهای مختلف سری L404F از نظر ظاهری شباهت زیادی به یکدیگر دارند، اما رنج فشار و برخی مشخصات آنها یکسان نیست.
به همین دلیل هنگام خرید بهتر است کد کامل L404F1102 بررسی شود. برای این مدل مشخصاً رنج اصلی 10 تا 150 PSI و محدوده دیفرانسیل 10 تا 22 PSI است.
صرفاً مشاهده عبارت L404F یا شباهت ظاهری محصول برای انتخاب مدل مناسب کافی نیست.
جمعبندی
پرشر سوئیچ Honeywell L404F1102 از سری PressureTrol یک سوئیچ فشار مکانیکی با محدوده تنظیم 10 تا 150 PSI و دیفرانسیل قابل تنظیم 10 تا 22 PSI است.
سوئیچ SPDT، دیافراگم استنلس استیل، اتصال 1/4 اینچ NPT و امکان استفاده در سیستمهای بخار و هوا از مشخصات مهم این محصول هستند.
برای انتخاب صحیح L404F1102 بهتر است فشار کاری سیستم، نوع سیال، نقطه قطع و وصل و دیفرانسیل موردنیاز از قبل مشخص شود تا پرشر سوئیچ متناسب با شرایط واقعی سیستم انتخاب گردد.
