با قدرت و دقت استثنایی، شیر سوزنی بخار بلوزدار فلنچدار با فشارکاری 16 و 40 بار، انتخابی بی‌نظیر برای سیستم‌های صنعتی شماست. این محصول با طراحی مهندسی‌شده و مواد عالی، عملکردی پایدار و ایمن را تضمین می‌کند. هم‌اکنون بهره‌وری را ارتقا دهید و از کیفیت برتر لذت ببرید!
دیگر محصولات پیشنهادی
شیر سوزنی چدنی و فولادی بلوزدار ریخته‌گری شده با دم، فلنج آب‌بندی شده PN16 / PN40 شیر کروی فولادی ریخته‌گری شده با دم، فلنج آب‌بندی شده PN16 / 40 ما برای کاربردهای صنعتی و دریایی مناسب است؛ به طور ایده‌آل برای وظایف جداسازی و سیالاتی از جمله بخار، آب گرم و سرد و روغن مناسب است. یک شیر کروی فلنج‌دار با چرخ دستی، بدنه فولادی ریخته‌گری شده، کلاهک پیچ و مهره‌ای و پکینگ گلند گرافیتی. یک قطع کننده نشتی محکم با قابلیت استفاده در حالت نیمه باز برای تنظیم جریان فراهم می‌کند. معمولاً به عنوان شیر کنار کشتی در کشتی‌ها استفاده می‌شود.
بهترین راه برای سفارش این محصول هماهنگی با کارشناسان فروش می باشد قیمت فعلی یک سایز مشخص ذکر شده است برای استعلام قیمت سایز های دیگر حتما با شرکت ویرا صنعت اول تماس بگیرید .
موجود در سایزهای: ۱/۲ اینچ تا ۶ اینچ.
محدوده دما: -۵۰ درجه سانتیگراد تا ۴۰۰ درجه سانتیگراد.
فشار کاری: PN40-PN16

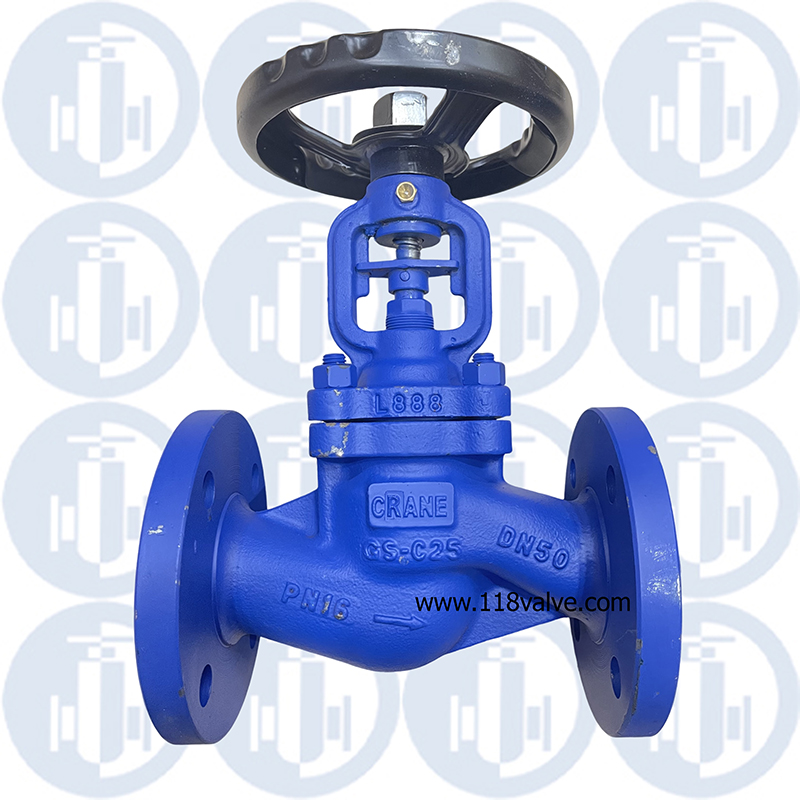

شیر گلوب بلوزدار فولادی PN16 و PN40
شیر گلوب بلوزدار یا Bellows Sealed Globe Valve یک شیر صنعتی فلنج‌دار است که برای قطع جریان و در بعضی شرایط برای تنظیم جریان استفاده می‌شود.
اما چیزی که این شیر را از یک گلوب ولو معمولی متفاوت می‌کند، وجود بلوز فلزی در قسمت استم است.
اگر ساده بگوییم، یکی از جاهایی که در شیرهای صنعتی ممکن است بعد از مدتی دردسر درست کند، محل عبور استم از بدنه شیر است. در مدل Bellows Sealed یک بلوز فلزی بین استم و بدنه قرار گرفته تا تماس سیال با قسمت آب‌بندی خارجی استم محدود شود و احتمال نشتی از این ناحیه پایین بیاید.
بلوز داخل شیر چه کاری انجام می‌دهد؟
بلوز یک قطعه فلزی انعطاف‌پذیر و آکاردئونی شکل است که همراه با حرکت استم باز و جمع می‌شود.
وقتی فلکه را می‌چرخانیم و استم حرکت می‌کند، بلوز هم همراه آن حرکت می‌کند، بدون اینکه مسیر سیال مستقیماً به قسمت بیرونی استم باز باشد.
همین طراحی دلیل اصلی استفاده از شیرهای Bellows Sealed در بعضی خطوط صنعتی است.
به زبان خودمانی، هدف این است که سیال تا جای ممکن همان داخل شیر بماند و از دور استم راهی برای بیرون آمدن پیدا نکند.
کاربرد در خطوط بخار
یکی از کاربردهای شناخته‌شده شیر گلوب بلوزدار، خطوط بخار و کندانس است.
در این سیستم‌ها دما می‌تواند بالا باشد و وضعیت آب‌بندی شیر اهمیت زیادی دارد. به همین خاطر در بسیاری از پروژه‌های بخار از Bellows Sealed Globe Valve استفاده می‌شود.
البته این به معنی مناسب بودن هر شیر بلوزدار برای هر فشار و دمای بخار نیست. کلاس فشاری، متریال بدنه، جنس بلوز و مشخصات داخلی شیر باید با شرایط واقعی خط هماهنگ باشد.
PN16 و PN40 یعنی چه؟
این شیرها می‌توانند در کلاس‌های فشاری مختلف از جمله PN16 و PN40 ارائه شوند.
اینجا یک اشتباه رایج وجود دارد؛ PN40 به این معنی نیست که شیر در هر دمایی بدون بررسی می‌تواند با فشار 40 بار کار کند.
فشار مجاز کاری به متریال و دمای سیال هم وابسته است. هرچه شرایط کاری سخت‌تر شود، باید جدول فشار و دمای همان مدل شیر بررسی شود.
پس برای انتخاب بین PN16 و PN40 بهتر است فشار و دمای واقعی خط را داشته باشیم.
بدنه فولادی چه مزیتی دارد؟
بدنه Cast Steel یا فولاد ریختگی در بسیاری از شیرآلات صنعتی مورد استفاده قرار می‌گیرد و برای شرایط کاری مختلف گزینه‌های متنوعی دارد.
اما اینجا هم فقط گفتن «فولادی» کافی نیست.
گرید دقیق بدنه، متریال استم، سیت، دیسک و مخصوصاً جنس Bellows باید از روی دیتاشیت همان محصول بررسی شود.
به همین دلیل بهتر است مشخصات متریال را بدون داشتن مدل یا دیتاشیت دقیق شیر حدس نزنیم.
تفاوت با گلوب ولو معمولی
از نظر مسیر جریان و نحوه باز و بسته شدن، اساس کار این شیر شبیه گلوب ولو معمولی است.
تفاوت مهم در سیستم آب‌بندی استم دیده می‌شود.
در مدل‌های معمولی معمولاً Packing وظیفه اصلی آب‌بندی اطراف استم را بر عهده دارد، اما در مدل Bellows Sealed، بلوز فلزی یک سد اضافی بین سیال و محیط بیرون ایجاد می‌کند.
همین ویژگی باعث شده این نوع شیر در خطوطی که نشتی از استم اهمیت بیشتری دارد مورد توجه قرار بگیرد.
موقع سفارش چه چیزهایی را مشخص کنیم؟
فقط گفتن «گلوب ولو بلوزدار می‌خواهم» برای انتخاب دقیق کافی نیست.
بهتر است سایز خط، فشار کاری، دمای کاری، نوع سیال و کلاس فشاری مورد نیاز مشخص باشد.
اگر شیر برای خط بخار است، فشار و دمای بخار را هم اعلام کنید. این دو عدد برای انتخاب درست خیلی مهم‌تر از چیزی هستند که در نگاه اول به نظر می‌رسد.
خرید شیر گلوب بلوزدار PN16 و PN40
برای استعلام شیر گلوب بلوزدار فولادی فلنج‌دار، مشخصات خط شامل سایز، فشار، دما، نوع سیال و کلاس فشاری مورد نیاز را برای بازرگانی ویرا صنعت ارسال کنید.
اگر شیر قبلاً روی خط نصب بوده، عکس پلاک یا کد فنی آن را هم بفرستید. این کار کمک می‌کند مشخصات مدل قبلی بررسی شود و انتخاب جایگزین دقیق‌تر انجام شود.
