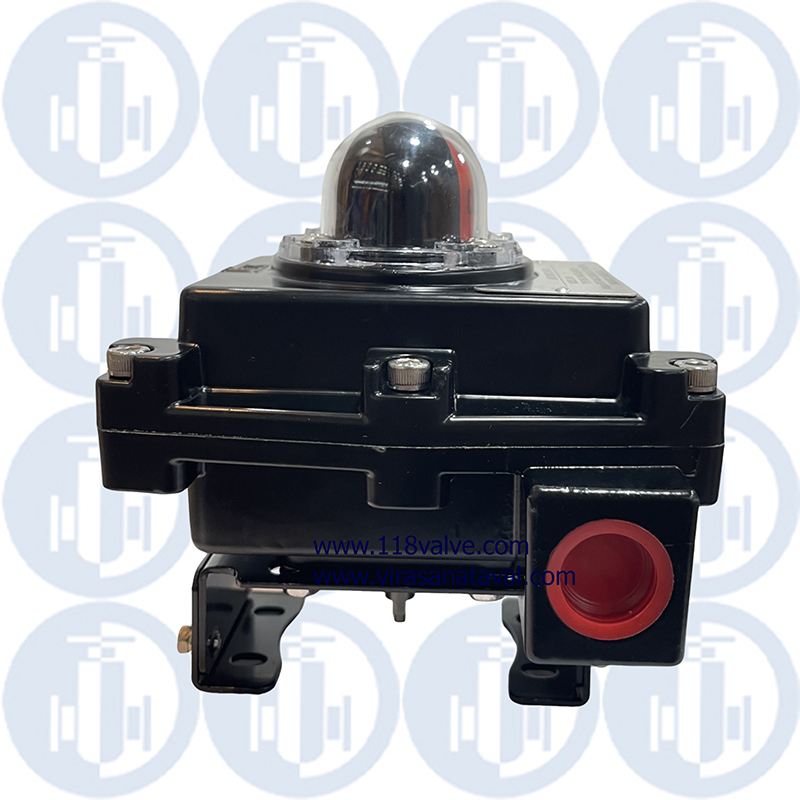

سوئیچ باکس ( لیمیت سوئیچ ) ضد انفجار مدل 410

توضیحات محصول

 سوئیچ محدودکننده شیر پنوماتیک که با نام‌های اکو یا اکو نیز شناخته می‌شود، عملکرد آن بازخورد دادن به دستگاه سیگنال موقعیت شیر است که مجهز به سوئیچ محدودکننده مکانیکی یا القایی است.

*طراحی محفظه مقاوم‌تر و مقاوم در برابر خوردگی است.

*در فضای داخلی از میکروسوئیچ‌های برند معروف بین‌المللی استفاده شده است که در محیط‌های با استفاده شدید ایمن و پایدار هستند.

*بلوک ترمینال از ترمینال 8 حالته مس خالص ساخته شده است که به دلیل اتصال نادرست به راحتی گرم نمی‌شود. *سیم از سیم مقاوم در برابر دمای بالا استفاده می‌کند که استاندارد، پایدار و مقاوم در برابر فرسودگی است.

 *طراحی پیچ ضد سقوط، نصب و جداسازی آسان و گم نشدن آسان.

*سطح حفاظت: IP67/NEMA4&4X (استاندارد) IP68 (اختیاری)

*درجه ضد انفجار: Exd IIB T6 Gb

*دمای کار: -20ºC~+80ºC

*ولتاژ کار: حداکثر 220 ولت AC/DC

*زاویه نمایش: 0°~90°

*رقم سیم کشی: 8 رقم

*روش کار: مکانیکی/القایی

*نوع رابط: رابط لوله دوبل 1/2NPT (استاندارد)/M20، PG13.5، PF1/2"، PT1/2" و غیره

لیمیت سوئیچ باکس ضد انفجار APL-410N

APL-410N Explosion Proof Limit Switch Box یک تجهیز مانیتورینگ موقعیت شیر است که برای تشخیص و ارسال وضعیت باز و بسته شیرهای اتوماتیک مورد استفاده قرار می‌گیرد. این مدل به دلیل ساختار ضدانفجار، برای کاربردهای صنعتی که تجهیزات الکتریکی نیاز به حفاظت مناسب در محیط‌های مستعد خطر دارند طراحی شده است.

APL-410N معمولاً روی اکچویتورهای ربع‌گرد نصب می‌شود و وضعیت واقعی حرکت اکچویتور و شیر را به سیستم کنترل اعلام می‌کند.

اگر بخواهیم خیلی ساده بگوییم، سیستم کنترل فرمان می‌دهد که شیر باز شود؛ APL-410N کمک می‌کند سیستم بفهمد آیا شیر واقعاً به موقعیت باز رسیده است یا نه.

طراحی Explosion Proof

یکی از تفاوت‌های اصلی APL-410N با مدل‌های معمولی Limit Switch Box، ساختار ضدانفجار آن است.

در مشخصات رایج خانواده APL-410N، حفاظت Ex d IIB T6 برای نسخه‌های مربوطه ذکر شده است. این طراحی برای کاربرد در محیط‌هایی است که تجهیزات الکتریکی باید مطابق الزامات حفاظت انفجاری انتخاب شوند.

البته یک نکته خیلی مهم وجود دارد: در پروژه‌های حساس نباید فقط از روی عبارت APL-410N، تأییدیه ضدانفجار دستگاه را قطعی فرض کرد. مشخصات Ex، استاندارد و Certification باید حتماً با پلاک و گواهی همان نمونه‌ای که قرار است نصب شود تطبیق داده شود.

عملکرد APL-410N

هنگام چرخش اکچویتور، شفت Limit Switch Box نیز حرکت می‌کند. Camهای داخلی در نقاط تنظیم‌شده باعث فعال شدن سوئیچ‌ها می‌شوند و در نتیجه سیگنال موقعیت شیر به PLC، DCS یا سیستم کنترل ارسال می‌شود.

در پیکربندی رایج این خانواده از دو سوئیچ برای تشخیص موقعیت‌های نهایی OPEN و CLOSE استفاده می‌شود و در برخی نسخه‌ها امکان استفاده از تعداد بیشتری سوئیچ نیز وجود دارد.

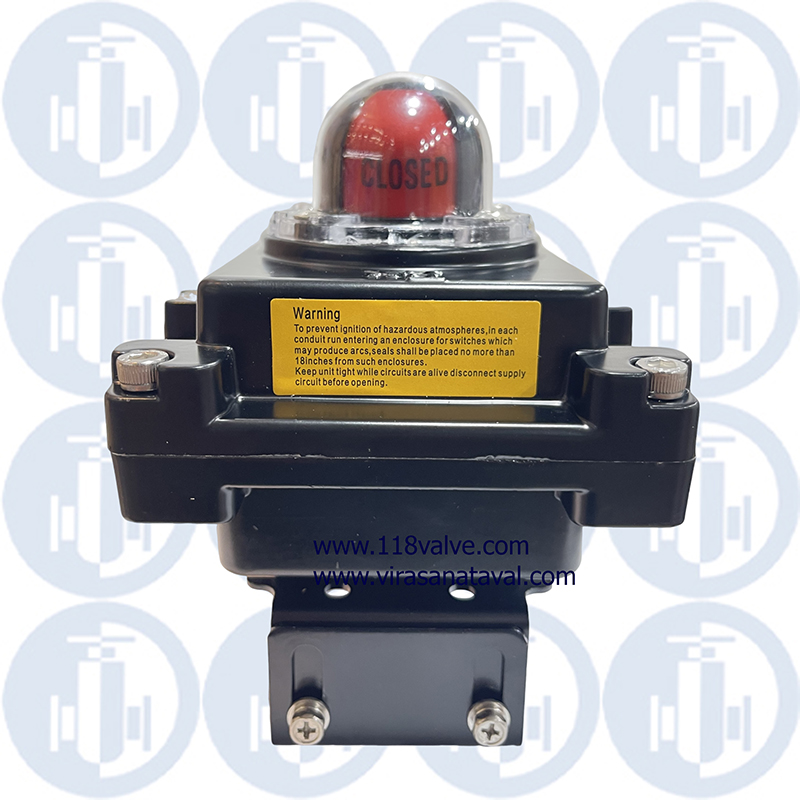

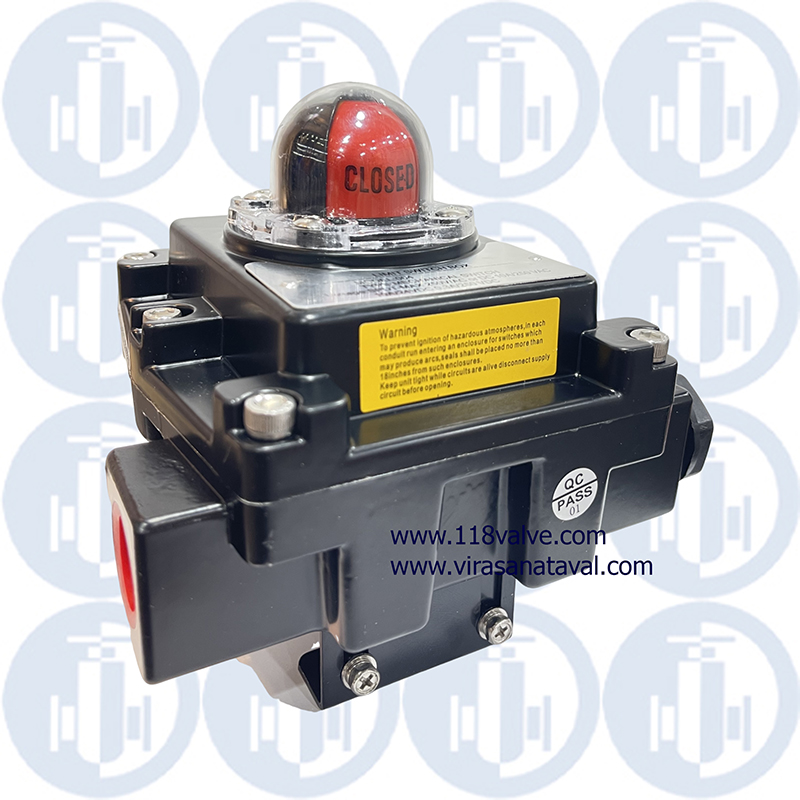

نشانگر دیداری موقعیت شیر

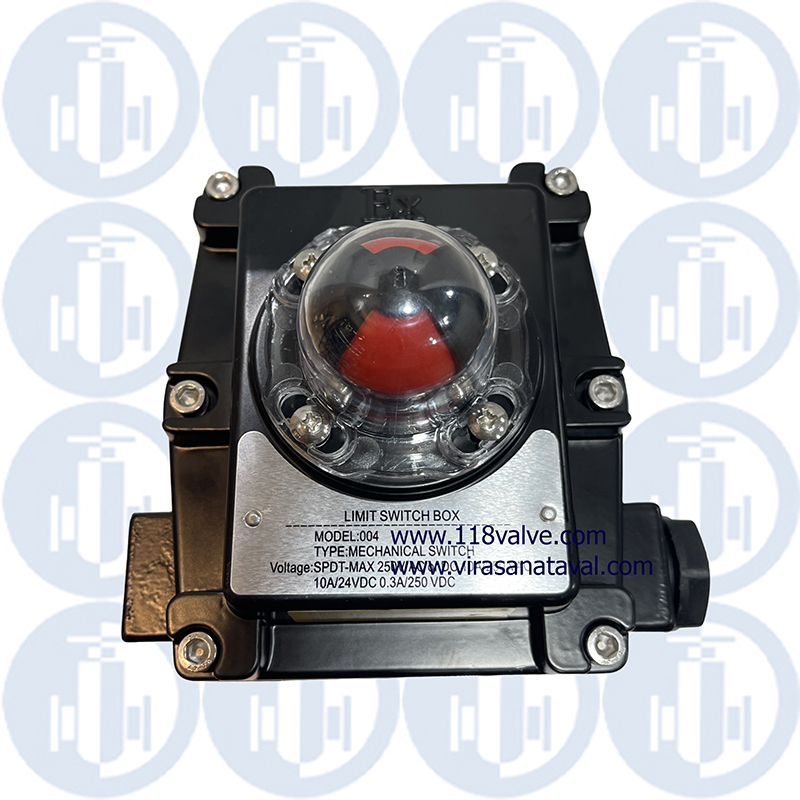

در قسمت بالایی APL-410N یک Visual Position Indicator قرار دارد که وضعیت شیر را در محل نمایش می‌دهد.

در مدل‌های رایج، محدوده نمایش برای اکچویتورهای ربع‌گرد 0 تا 90 درجه است و وضعیت Open و Close با رنگ‌های متفاوت مشخص می‌شود.

این قسمت شاید ساده به نظر برسد، ولی موقع بازدید خط خیلی کاربردی است؛ تکنسین با یک نگاه می‌تواند وضعیت شیر را ببیند و لازم نیست برای هر بررسی به اتاق کنترل مراجعه کند.

بدنه مقاوم صنعتی

بدنه APL-410N معمولاً از آلیاژ آلومینیوم دایکست ساخته می‌شود و در نمونه‌های صنعتی این خانواده پوشش سطحی مناسب برای افزایش مقاومت بدنه به کار می‌رود.

در بسیاری از نسخه‌های APL-410N درجه حفاظت IP67 نیز ارائه می‌شود که مقاومت مناسبی در برابر نفوذ گردوغبار و آب ایجاد می‌کند.

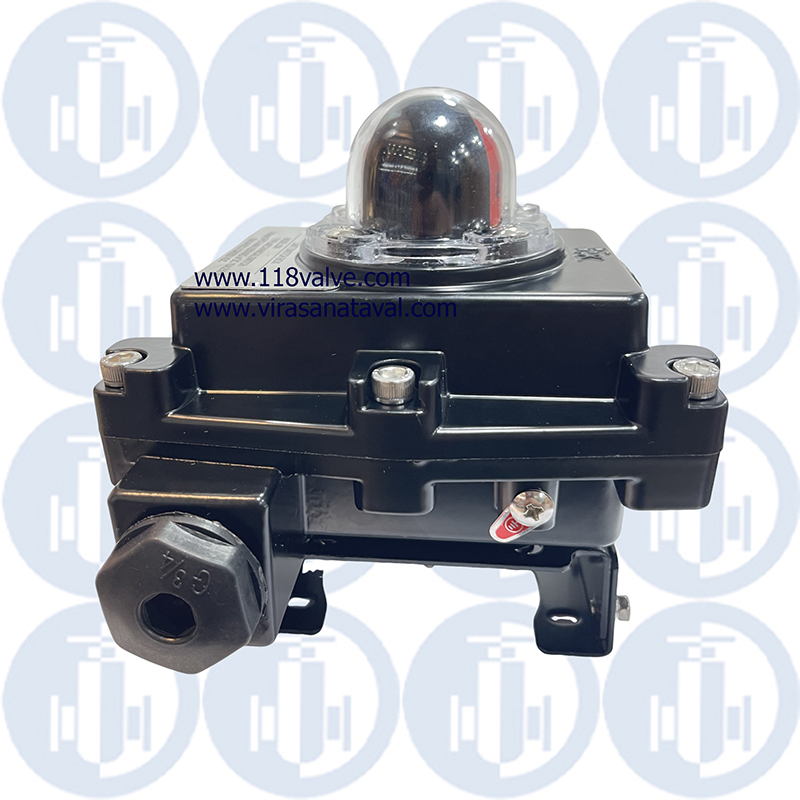

ورودی کابل و ترمینال‌ها

در مشخصات استاندارد رایج APL-410N، دو ورودی کابل 3/4 NPT دیده می‌شود. بسته به سازنده و کانفیگ، گزینه‌هایی مانند M20، M25 و سایر استانداردهای ورودی کابل نیز ممکن است ارائه شوند.

Terminal Strip داخلی برای اتصال سیم‌های مربوط به سیگنال‌های موقعیت در نظر گرفته شده و در بعضی کانفیگ‌ها تعداد نقاط ترمینال قابل افزایش است.

بنابراین موقع سفارش بهتر است نوع Cable Entry هم مشخص شود؛ جزئیات کوچکی است، ولی اگر بعد از رسیدن تجهیز متوجه شویم گلند و ورودی کابل با هم نمی‌خوانند، دردسر اضافه درست می‌شود.

نصب روی اکچویتور پنوماتیک

APL-410N برای نصب روی انواع اکچویتورهای ربع‌گرد مورد استفاده در شیرهای صنعتی طراحی شده و در نسخه‌های متداول این خانواده از شفت و براکت مطابق استاندارد NAMUR استفاده می‌شود.

این تجهیز می‌تواند در مجموعه‌های اتوماتیک Ball Valve و Butterfly Valve و سایر شیرهای دارای حرکت ربع‌گرد استفاده شود.

پس از نصب، Camها باید دقیقاً متناسب با نقاط واقعی Open و Close شیر تنظیم شوند تا فیدبک صحیح به سیستم کنترل ارسال شود.

Mechanical Switch و Proximity Sensor

بسته به کانفیگ انتخابی، خانواده APL-410N می‌تواند با Mechanical Limit Switch یا انواع سنسورهای Proximity ارائه شود.

به همین دلیل هنگام جایگزینی یک APL-410N قدیمی، فقط مدل روی بدنه را نگاه نکنید. بهتر است تجهیز باز شود یا اطلاعات پلاک و Wiring بررسی شود تا مشخص شود داخل دستگاه دقیقاً چه نوع سوئیچی نصب شده است.

کاربرد APL-410N

لیمیت سوئیچ باکس ضدانفجار APL-410N در سیستم‌های اتوماسیون شیر صنعتی و صنایع فرایندی مورد استفاده قرار می‌گیرد؛ به‌خصوص در پروژه‌هایی که علاوه بر دریافت فیدبک موقعیت شیر، الزامات مربوط به محیط‌های مستعد خطر نیز مطرح است.

صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها و واحدهای شیمیایی از جمله محیط‌هایی هستند که بسته به Area Classification پروژه ممکن است به تجهیزات دارای حفاظت انفجاری نیاز داشته باشند.

تفاوت APL-410N و APL-210N

این تفاوت برای انتخاب محصول مهم است.

APL-210N در نسخه‌های متداول یک Limit Switch Box استاندارد Weatherproof است، در حالی که APL-410N در خانواده APL با ساختار Explosion Proof عرضه می‌شود.

بنابراین اگر پروژه الزام ضدانفجار دارد، نباید صرفاً به دلیل شباهت ظاهری این دو مدل را جایگزین یکدیگر کرد.

نکات مهم هنگام سفارش

برای سفارش APL-410N بهتر است نوع و تعداد سوئیچ‌ها، استاندارد Explosion Proof موردنیاز پروژه، نوع Cable Entry، نوع براکت، شرایط دمای محیط و مشخصات اکچویتور بررسی شوند.

اگر تجهیز قرار است جایگزین یک Limit Switch Box موجود شود، بهترین کار ارسال عکس واضح پلاک، داخل ترمینال و مدل اکچویتور است. این چند عکس خیلی وقت‌ها بیشتر از یک توضیح طولانی به انتخاب مدل صحیح کمک می‌کنند.

خرید و استعلام قیمت APL-410N

قیمت APL-410N Explosion Proof Limit Switch Box بسته به سازنده، نوع سوئیچ داخلی، تعداد سوئیچ‌ها، نوع ورودی کابل و Certification موردنیاز متفاوت است.

برای استعلام قیمت و انتخاب دقیق می‌توانید مشخصات فنی پروژه یا عکس پلاک تجهیز قبلی را برای بازرگانی ویرا صنعت ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.
