ولوهاي يكطرفه(CHECK VALVE)


ولوهاي يكطرفه براي جلوگيري از بازگشت سيال در يك سيستم پايپينگ در نظر گرفته مي شوند. اين ولوها توسط جريان سيال در لاينها عمل مي كنند.فشار سيال عبوري از درون لاين باعث بازشدن ولو گرديده و هرگونه برگشت سيال باعث بسته شدن ولو خواهد شد.در واقع نمونه هايي از انواع اين ولوها در زير امده است:

1-) چك ولوهاي نوساني

2-) چك ولوهاي ديسكي

3-) چك ولوهاي با ديسك دوتكه

4-) چك ولو قطع كننده اي

5-) چك ولو با ديسك وارونه

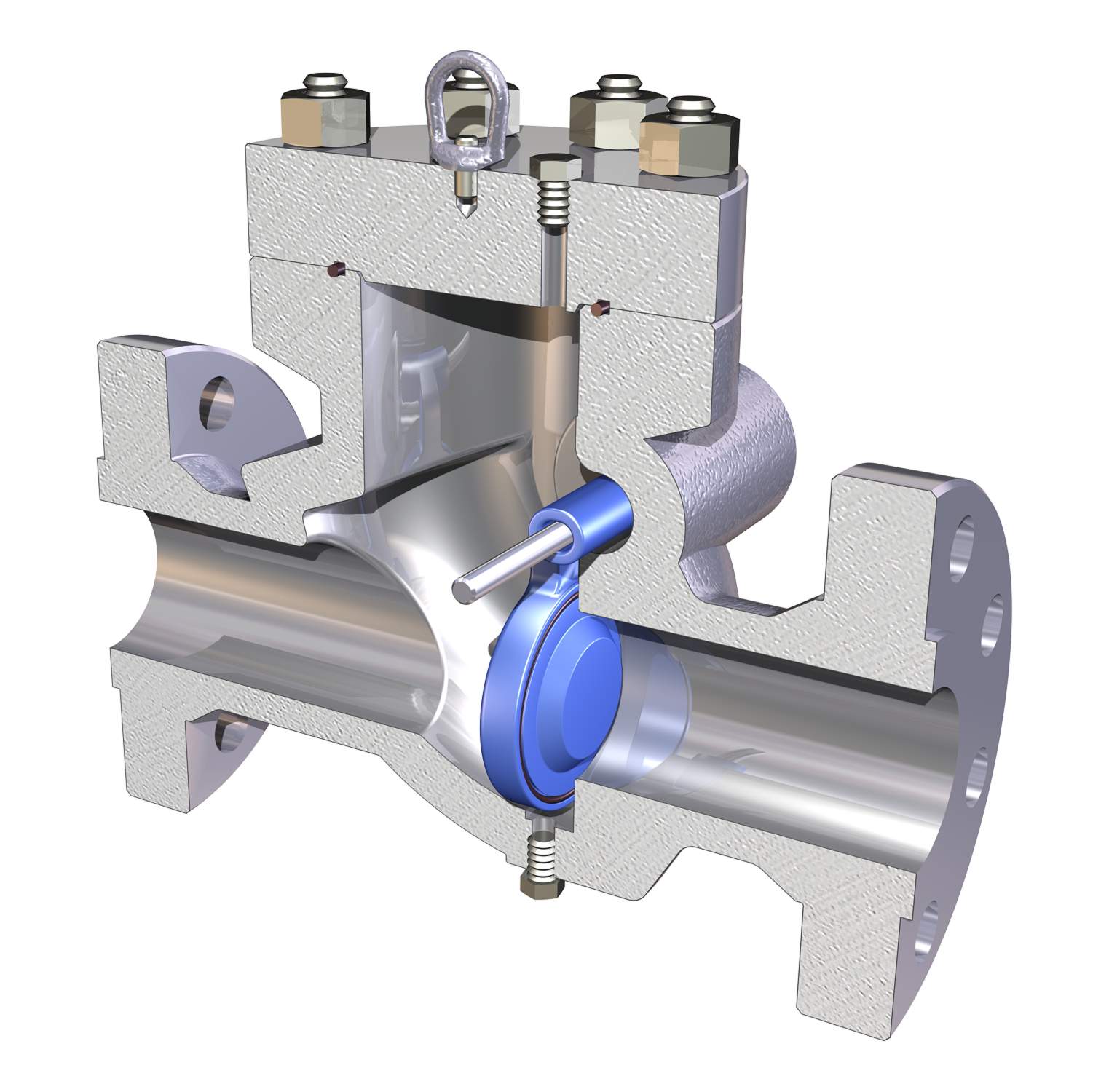

چك ولوهاي نوساني با بدنه مستقيم داراي ديسكي مي باشند كه در بالاي بدنه به بدنه قلاب شده است.چك ولوهاي نوساني عموما در خطوط پيوسته كه داراي gate valve مي باشند مورد استفاده قرار مي گيرند چون اين ولوها جريان ازاد نسبي را از خود عبور ميدهند. اين ولوها براي لاينهايي كه سرعت سيال پائين مي باشد مورد استفاده قرار مي گيرند ودر لاينهاي كه داراي جريان ضرباني مي باشند نبايد از اين ولوها استفاده نمود. چون بطور پيوسته ديسك باز وبسته شده وكوبيده شدن ان باعث از بين رفتن متعلقات ولو خواهد گرديد.بطور كلي همانطور كه بيان شد اين نوع چك ولوها  گزينه مناسبي براي حالتيكه سيال حركت ضربه اي داشته ويا برگشت سيال سريع باشد نمي باشد .از انجائيكه اين چك ولوها داراي چندين قطعه بوده كه بوسيله اتصالاتي به يكديگر مرتبط گرديده اند لذا همين عامل باعث گرديده كه در ميان ساير چك ولوها داراي كمترين استحكام باشند.علاوه بر اين در حالتيكه ديسك حركت نسبتا بزرگي داشته باشد اين حالت مي تواند منتج به افزايش سرعت برگشت ديسك گرديده و نيروي ضربه اي بزرگي را درحالت ناگهاني بازوبسته شدن بوجود اورد. اين نوع چك ولوها را مي توان هم درحالت افقي وهم عمودي مورد استفاده قرار داد . (درحالت نصب عمودي بايد جريان سيال از پائين به بالا باشد تا نيروي جاذبه به بسته شدن ديسك كمك نمايد)اين قبيل از چك ولوها بدليل سادگي تجهيزات تشكيل دهنده ، داراي تعميرات به نسبت ساده تري در مقايسه با ساير چك ولوها مي باشند.

یك ولو دیافراگمی ، ولوی است با حركت خطی كه در موارد باز كردن مسیر ، تنظیم میزان جریان وهمچنین بستن مسیر سیال مورد استفاده قرار می گیرد. علت نامگذاری این ولو بخاطر وجود یك دیسك قابل انعطاف در درون آن می باشد كه با seat ولو در قسمت بالای ولو جهت ایجاد یك آب بندی مناسب قرار گرفته   است.



در این ولو یك دیافراگم قابل انعطاف توسط یك میله ای (stud) كه با دیافراگم بصورت یكپارچه می باشد به قسمت فشار دهنده(كمپرسور) ولو متصل گردیده است.فشاردهنده(كمپرسور) بوسیله stem ولو به بالا وپائین حركت می كند.هنگامیكه فشاردهنده(كمپرسور) به سمت بالا حركت كند ، دیافراگم به بالا كشیده می شود واگر كمپرسور به پائین برود آنگاه دیافراگم نیز به پائین رفته وشكل انتهایی ولو را به خود می گیرد.
